快閃記憶體的原理:我們常用的 USB 記憶體與記憶卡——《圖解半導體》

台灣東販
・2022/11/22 ・3591字 ・閱讀時間約 7 分鐘

快閃記憶體常被用在個人電腦的 USB 記憶體、數位相機或智慧型手機的記憶卡等地方。即使切斷電源,記憶內容也不會消失,屬於非揮發性記憶體,且與 DRAM 的隨機存取類似,可讀取、擦除、寫入內容。不過,快閃記憶體的動作較慢,無法取代 DRAM。

快閃記憶體由東芝的舛岡富士雄於 1984 年發明。

DRAM 會透過記憶體電容器累積的電荷來記憶資訊。而快閃記憶體則會透過 MOSFET 內的懸浮閘極累積電荷。

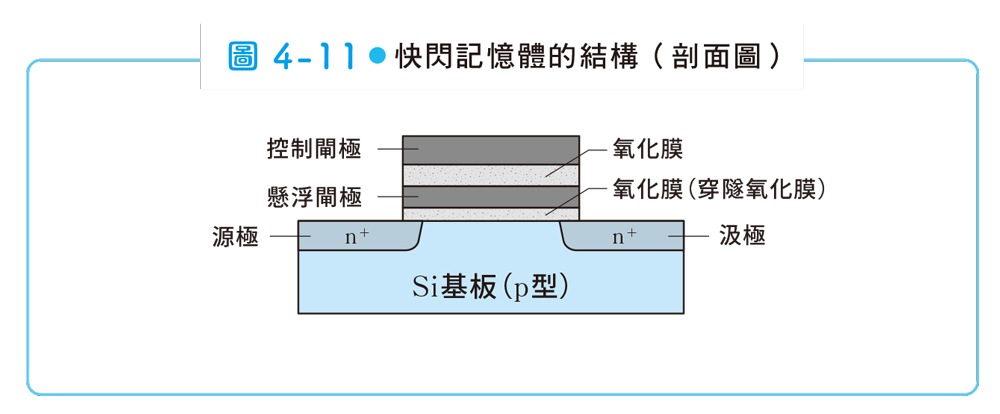

快閃記憶體的結構。圖/東販

圖 4-11 為快閃記憶體的結構。MOSFET 的閘極與 Si 基板之間,有個不與任一方相連的懸浮閘極。

-----廣告,請繼續往下閱讀-----

這個懸浮閘極就是快閃記憶體的特徵。電荷儲存在這裡時,因為周圍是由氧化膜(SiO2)構成的絕緣體,所以電荷(電子)不會跑到其他地方。即使切斷電源,記憶體內的資訊也不會消失,為非揮發性記憶體。

快閃記憶體的懸浮閘極帶有電荷時,儲存的是「0」;無電荷時,儲存的是「1」。懸浮閘極可透過累積或釋放電子,來記錄或保存資訊。

資訊的寫入與消除。圖/東販

圖 4-12(a) 為寫入「0」的情況。此時源極、汲極、基板皆為 0V,並對控制閘極施加正電壓。

於是,Si 基板內的電子就會穿過氧化膜,於懸浮閘極內蓄積。「電子可穿過絕緣體氧化膜」聽起來有些不可思議,不過氧化膜相當薄,厚度只有約數 nm,所以電子可以透過穿隧效應穿過氧化膜。

-----廣告,請繼續往下閱讀-----

因此,Si 基板與懸浮閘極之間的氧化膜也叫做穿隧氧化膜。寫入資訊「1」時,懸浮閘極不會蓄積電子,所以什麼事都不會發生。

當我們想要消除資訊,也就是消除懸浮電極蓄積的電子時,需讓控制電極電壓為 0V,並對源極、汲極、基板施加正電壓,如圖 4-12(b) 所示。這麼一來,懸浮電極內蓄積的電子就會透過穿隧效應穿過氧化膜,移動到電壓較高的基板一側。於是,原本蓄積於懸浮電極的電荷就會消失。

讀取已記錄的資訊。圖/東販

另一方面,當我們想要讀取資訊時,只要在控制電極施加一定的正電壓,便可透過從源極流向汲極的電流,讀取儲存單元內的資訊(圖 4-13)。

若懸浮閘極內有蓄積電子(「0」的狀態),這些電子的負電會抵消掉控制閘極施加的正電壓,使電流難以通過底下的通道。

-----廣告,請繼續往下閱讀-----

利用懸浮電荷量不同來控制記憶體

若懸浮閘極內沒有累積電子(「1」的狀態),閘極電壓就會直接影響到基板,與 MOSFET 的情況一樣,故下方會有電流通過。所以由電流的差異,就可以判斷儲存單元的資訊是「0」或「1」。

即使懸浮閘極內有蓄積電荷(圖 4-13 的「0」狀態),要是對控制閘極施加的電壓過高,源極與汲極之間還是會有電流通過。

也就是說,懸浮電荷量不同時,使電晶體開始產生電流的閾值電壓(Vth,參考第 89 頁)也不一樣。故我們可藉由懸浮電荷量的控制來記憶資訊。

快閃記憶體的 SLC 與 MLC。圖/東販

由前面的說明可以知道,像圖 4-14(a) 這樣的單一儲存單元,只能記錄 1 個位元,可能是「0」或「1」。

-----廣告,請繼續往下閱讀-----

用閾值電壓判斷單元狀態

不過,如果閾值電壓可任意控制,就可以將懸浮閘極依儲存的電荷量,從滿電荷到無電荷分成 4 個等級,如圖 (b) 所示。4 個等級可分別對應「01」、「00」、「10」、「11」。這麼一來,1 個儲存單元就可以記錄 2 位元的資訊。

因為每種狀態所對應的閾值電壓都不一樣,Vth01>Vth00>Vth10>Vth11,所以讀取資訊時,可以由閾值電壓判斷該儲存單元處於何種狀態。

可分成 4 種狀態的單元稱為 MLC(Multi Level Cell)。另一方面,只有 2 種狀態的單元稱為 SLC(Single Level Cell)。

MLC 的 1 個儲存單元可以記錄 2 位元的資訊。如果將 Vth 分成更多區間,還可以記錄 3 位元、4 位元的資訊,進而提升容量。不過,MLC 懸浮閘極寫入電壓的控制技術相當困難,MOSFET 對干擾現象又特別敏感,所以要做成增加更多層相對困難。

-----廣告,請繼續往下閱讀-----

快閃記憶體的缺點

另外,快閃記憶體在記錄、消除資訊時,需使用 10V 之類相對較高的電壓,電子才能突破穿隧氧化膜。因此,反覆讀寫會造成氧化膜劣化,最後使儲存單元無法保留電子。也就是說,快閃記憶體的壽命比其他記憶體還要短。寫入速度較慢也是一項缺點。

另一方面,快閃記憶體與 DRAM 不同,不使用電容器,所以1個晶片可搭載的儲存單元較多,較容易提升容量。

快閃記憶體的組成——NAND 型與 NOR 型

NAND 型與 NOR 型。圖/東販

快閃記憶體與 DRAM 一樣,都是由許多儲存單元排列成矩陣的樣子。快閃記憶體可依組成分成 NOR 型與 NAND 型 2 種(圖 4-15)。

NOR 型的快閃記憶體結構。圖/東販

圖 4-16 為 NOR 型的快閃記憶體結構。除了字元線與位元線之外,還有「源極線」存在,且源極線需通以電流。

-----廣告,請繼續往下閱讀-----

NOR 型的快閃記憶體運作方式與 DRAM 相近,較好理解。以圖中圈出來的儲存單元為例,讀取單元內的數值時,會在對應的字元線施加讀取用電壓,然後透過位元線讀取資訊。另一方面,消除或寫入資訊時,會對位元線施加寫入用電壓,字元線也會施加寫入用電壓。

實際上的運作相當複雜,所以不像 DRAM 那樣只有 0 與 1 的 2 種數值,不過和 DRAM一樣是一個個單元讀取、寫入。換言之,可以隨機存取儲存單元。

NAND 型快閃記憶體的結構。圖/東販

另一方面,NAND 型快閃記憶體的結構則如圖 4-17 所示。

NAND 型的結構中,同一條字元線串聯起許多儲存單元,稱為 1「頁」(page),多條字元線有許多頁,稱為 1 個「區塊」(block)。

-----廣告,請繼續往下閱讀-----
NAND 型的頗面圖。圖/東販

圖 4-18 中,1 條位元線可串聯起許多儲存單元。這種結構有個特徵,那就是同一條位元線上,各個 MOSFET 的源極與汲極皆串聯在同一列上。這一列MOSFET製作在半導體基板上時,剖面圖如下。

基板上,1 個電晶體的源極,與相鄰電晶體的汲極共用同一個n區域,所以表面不需設置電極。少了電極而多出來的空間,就可以用來提升電晶體的聚積密度。

不過這種結構下,1 條位元線的電流比 NOR 型的電流還要小,所以讀取速度比較慢。另外,因為 1 個儲存單元比較小,所以懸浮閘極保留的電荷也會比較少,使資料保存的可靠度較差。

NAND 型的擦除與寫入步驟

NAND 型快閃記憶體需以 1 個區塊(含有許多頁)為單位進行擦除,以 1 頁為單位進行寫入。

因此,要更改 1 頁的內容時,必須將含有這 1 頁之整個區塊的資訊暫時複製存放到外部的其他地方,然後刪去整個區塊的資料,然後再把區塊資料複製回來,同時把要更改的內容寫進去。

也就是說,即使只是要改寫 1 位元的內容,也必須將整個區塊的資料都刪除掉才行。因為必須一次刪除廣大範圍的資料,所以被取了「快閃」這個名字。

快閃記憶體的主要用途是 USB 記憶體或 SSD 等資料儲存裝置。圖/pexels

不過,寫入資料時是一次寫入一整頁資料,所以寫入速度比 NOR 型還要快。

若比較 NOR 型與 NAND 型,會發現 NOR 型的優點是讀取較快,資料的可靠度較高。所以像是家電的微處理器、含有簡單程式的記憶體等裝置,對讀取的需求大於寫入,便會採用 NOR 型快閃記憶體。雖然容量不大,寫入較慢,但這些裝置幾乎不會進行寫入動作,所以高可靠度、較快的讀取速度對它們來說比較重要。

然而,快閃記憶體的主要用途是 USB 記憶體或 SSD 等資料儲存裝置,常需改寫儲存單元內的資料。此時,NAND 型的高聚積化就會是很大的優點。因此 NAND 型目前才是快閃記憶體的主流。

——本文摘自《圖解半導體:從設計、製程、應用一窺產業現況與展望》,2022 年 11 月,台灣東販出版,未經同意請勿轉載。
