測試 Pass 但晶片卻還是被退貨？車用工程師必讀的「避坑指南」

本文由 高柏科技 合作，泛科學撰文

林唯耕剛回台灣任教時，曾在清華大學的實驗室裡用一立方公分的「氨」做實驗。沒想到氨氣意外洩漏，那股刺鼻的氣味瞬間瀰漫整棟大樓，引來眾多師生抗議。

「從此以後，我再也不敢在實驗室裡用氨了。」他在《思想實驗室》的訪談中，帶著笑意回憶這段往事。

這段插曲聽來像是一則工程師的寓言：在理論模型中，氨是太空熱控系統的理想介質；但在現實的辦公大樓裡，它首先是逼人逃竄的臭味。公式本身沒有錯，但現實世界永遠比公式更複雜——它包含了人、成本、風險，以及必須為後果負責的工程師。

高柏科技技術專家、清華大學榮譽退休教授林唯耕 ，曾任職於美國 OAO 工程部熱流組，深耕電子構裝散熱與熱管技術多年。隨著 AI 浪潮席捲全球，他鑽研一輩子的老問題再次被推向科技產業的核心：當晶片運算速度無止境攀升，那股伴隨而生的熱，究竟該往哪裡去？

熱不會讀新品發表會

科技巨頭在發表會上熱衷於談論大型語言模型、GPU 規格與驚人的算力。這些詞彙在投影片上光鮮亮麗，彷彿進步毫無邊界。然而，每一次數位運算都紮實地發生在實體晶片上。晶片會發熱、材料會疲勞老化，一旦設備過熱，系統便會降頻保護。在物理現實面前，再動聽的發表會敘事也必須低頭。

回顧個人電腦發展早期，晶片幾乎不需專屬散熱元件。隨後，鋁製鰭片、風扇、熱管到均溫板逐一登場。這段歷程常被視為技術升級，其實更像是對空間的極限勒索：晶片功率翻倍，發熱源的面積卻沒變大，機箱空間也不可能無限擴張。

林唯耕指出，散熱設計的核心只有三要素：功率、熱源面積與空間限制。他舉例，在標準的 1U 機箱中，若發熱面積約為三十乘三十毫米，氣冷系統在達到八百瓦時就會面臨瓶頸。這並非固定的物理常數，而是取決於空間、面積與氣流的動態平衡。最現實的代價在於，風扇轉速提升的背後，是噪音、電力損耗與空間占用。

因此，「液冷技術」的興起並非單純為了追求酷炫，而是算力密度提升後的必然選擇。它能更精準地帶走晶片廢熱，卻也將新的挑戰帶入機房：漏液風險、流道堵塞、材料相容性，以及維運時的難度。工程的進步，本質上鮮少是徹底消滅問題，更多時候是選擇一組「比較值得承擔」的新問題。

太空教他的，不是把答案搬回地面

太空熱控工程之所以迷人，是因為它剝奪了地球上最常見的散熱工具。在真空宇宙中，沒有空氣能讓風扇製造對流；受光面溫度破百度，陰影處卻極度嚴寒。工程師必須純粹仰賴熱傳導、熱輻射，以及熱管與環路型熱管（LHP）來搬移熱能。

熱管運作的關鍵在於「相變」——液體蒸發時吸收大量潛熱，冷凝後重回循環。林唯耕比較了銅與水的熱傳導能力：在他設定的特定條件下，實心銅塊約能傳導 120 瓦的熱能；但若每秒有一立方公分的水發生蒸發相變，移熱量可瞬間拉升至 2.4 千瓦（kW）。他強調「每秒」的觀念，因為散熱談的是動態流動速率，而非靜態的冷卻魔法。

儘管如此，太空科技並不能直接套用到地面。太空元件因考量重量、功耗與維修難度，偏好無馬達幫浦的被動式設計；但地面 AI 伺服器面臨更高的熱負載與環境溫度，往往仍需幫浦驅動流量。當年那場「氨氣洩漏」事故正是最好的提醒：技術是否「先進」，與它是否「適合」當下的場景，始終是兩回事。

好論文，為什麼仍可能造不出好產品

學術研究致力於證明「可行性」，而工業現場則要求「可重複性」——不僅要能運作，還得確保每台出廠的設備都不漏水。林唯耕將此定義為「從 0 到 1」與「從 1 到 100」的差別。後者涉及良率、成本、公差與客戶信任。論文中那次最完美的實驗數據，在產線上往往未必管用。

他從不避談失敗。在高柏科技早期與學界合作時，也曾遇過實驗數據無法複製，或研究方向偏離產業需求。這未必是雙方努力不夠，而是彼此對「成功」的標準不同。為了解決這道鴻溝，高柏科技推動「柏苗啟航創新培育計畫」，每年投入逾千萬資金與成大、中山、台科大等校合作，並指派專業人才在過程中持續微調、校正，確保研發貼近產線現實。

他分享了近期一項液冷工質校正專案。團隊使用非侵入式的超音波流量計進行觀測，但由於儀器預設以「水」校正，換成其他化學流體後讀數便出現誤差。最初嘗試用幫浦壓差推算，卻發現缺乏重複性，數據甚至推導出不合理的蒸發率。最後團隊回歸基本面，改用秤重法搭配能量平衡進行交叉驗證，才讓數據成功收斂。

這個故事真正的價值不在於「產學雙贏」的口號，而在於那段不夠優雅的挫折：假設失效、數據混亂、方法砍掉重練。也正是在這種時刻，企業需要的不只是會算數的人才，而是能洞察研究何時「走鐘」，並有權力喊停、要求重來的關鍵決策者。

林唯耕坦言，過去在校園裡總認為「技術第一、成本第二」，進入商界後才驚覺行銷與信任關係往往才是關鍵。這番話雖然不如科技突破那樣動聽，卻是產品能否進入市場的殘酷真相。再卓越的散熱設計，若無法穩定生產或贏得客戶信任，也僅止於一份精美的報告。

AI 會給答案，誰來負責出貨？

訪談尾聲，主持人國威提出了一個時代難題：假設 AI 能在彈指間生成散熱架構、材料配方與流道設計，企業該選擇全面擁抱 AI 的速度，還是保留緩慢但穩定的工程驗證，以規避潛在的失效風險？

林唯耕拒絕落入二選一的框架。他的觀點是：兩者並存。AI 擅長處理資訊、生成草案；但工程師仍須實作原型，進行嚴苛的性能與可靠度測試，最終由人決定是否出貨。這並非盲目崇拜人類直覺，而是基於一項事實：AI 的資料庫裡，通常沒記載下一次「意外洩漏」或「材料疲勞」的細節，且模型永遠無法為量產結果擔負法律與商業責任。

在 AI 時代，最稀缺的未必是熟練下指令（Prompt）的人，而是具備這種能力的人：能預判答案可能在哪裡出錯、能設計實驗將問題「逼」出來，並且願意為最終的量產品質負起責任。

大眾習慣將雲端想像成輕盈、無重量的空間。但現實中，雲端是由龐大的機房架構而成，裡面裝滿了晶片、管線、泵浦與冷卻液。虛擬算力的每一次擴張，都會在實體世界留下發熱的足跡。散熱工程師的價值，就是不讓這筆物理帳單，被埋沒在光鮮亮麗的投影片背後。

本文轉載自宜特小學堂〈矽光子可靠度驗證該依循哪個規範？當老規範GR-468遇上新科技，系統如何順利Bring-up？〉，如果您對半導體產業新知有興趣，歡迎按下右邊的追蹤，就不會錯過宜特科技的最新文章！

矽光子晶片量產元年已在眼前，但業界至今仍缺乏一套專屬標準，最權威的依據是問世逾廿年的經典規範「Telcordia GR-468」。面對日新月異的矽光子與 CPO 技術，這套「老規範」是否還能扛得起驗證重任？

台積電在 2026 年技術論壇中明確指出，隨著製程邁入 2 奈米奈米片（Nanosheet）時代，AI 算力的延續必須仰賴《晶片版三層蛋糕論》，涵蓋運算、異質整合與 3D IC，以及最關鍵的「光子（Photonics）」。誠如台積電高層所言：「談到運算能力，電子無可匹敵；但談到訊號傳輸，光子則更勝一籌 。」

未來資料中心的傳輸勢必由電子轉向光學，而台積電的矽光子先進封裝平台 COUPE（緊湊型通用光子引擎，Compact Universal Photonic Engine） 也已搭載到基板上，並宣告今年將進入量產階段。NVIDIA、Intel、Broadcom 等大廠也爭相搶進 CPO（Co-Packaged Optics，共同封裝光學）賽道。

然而，當光電元件從「獨立模組」轉向「高度整合」的晶片封裝時，可靠度驗證的複雜度已不可同日而語。

面對工程師最常問的：「那規範在哪裡？」

實務上，目前業界針對 CPO 或矽光子產品還沒有單一且完全專屬的標準，最權威的依據仍是經典的 Telcordia GR-468。但在高度整合的趨勢下，這套傳統驗證邏輯正迎來前所未有的挑戰。

之前我們已從矽光子元件組成與決定效能的關鍵（閱讀更多：「光」革新突破半導體極限　矽光子晶片即將上陣），進而分享對應的解決方案（閱讀更多：矽光子開發遇到什麼瓶頸？），以及如何突破矽光子量產的核心難關（閱讀更多：矽光子CPO量產見曙光！從「漏電」到「漏光」如何迎刃而解？）。

亦針對光子積體電路（PIC）的五大關鍵部件，詳細剖析其常見故障模式（閱讀更多：為什麼 AI 晶片需要「光」？拯救超貴晶片的「矽光子眼科醫生」大解密！）。
本文將從光通訊規範 Telcordia GR-468 的角度，分享如何終端系統應用，回推到模組、元件與製程層級，矽光子系統如何順利 Bring-Up（啟動調試）與量產導入。

一、Telcordia GR-468 究竟是什麼規範？還堪用嗎？

電信級　Telcordia GR-468　是由通訊權威機構　Telcordia Technologies （前身為為美國貝爾通訊研究公司 Bellcore）於 2004 年釋出的核心規範（GR-468-CORE）。儘管它問世已久，但其嚴謹的測試架構，至今仍是全球矽光子元件進入 AI 伺服器供應鏈時，最被系統客戶採用的可靠度驗證依據。

Telcordia GR-468 這項規範的核心價值在於其「跨領域的覆蓋力」。

（一） 涵蓋完整光電鏈：包含雷射二極體（Laser Diode，簡稱 LD）、光電二極體（Photodiode，簡稱 PD）、電吸收調變器（Electro-Absorption Modulator，簡稱 EA Modulator）和 LED 等相關光電元件。

（二） 封裝層級延伸：GR-468 依「組裝完成度」將待測物分為多個封裝層級（Assembly Level），測試對象可從晶圓到單一晶片，延伸至次模組，仍至整顆光模組，從不同層級對應不同測試條件與驗證深度。

（三） 環境模擬：GR-468 規範嚴格區分機房溫控環境（Central Office，簡稱 CO）與戶外無空調環境（Uncontrolled Environment，簡稱 UNC），不同環境對應不同溫度範圍與應力條件，讓驗證條件貼近真實系統場景，這正是系統端最在意、也最容易在早期被低估的風險來源。

例如，應用於資料中心機房的設備，長期處於溫控環境，溫度與濕度波動小，應力條件相對溫和，驗證重點在於長時間的穩定運作。而隨著 AI 應用場域的擴張，例如：馬斯克計畫將 AI 運算中心送入外太空，若設備處於戶外或無空調環境（Uncontrolled Environment, UNC），將面臨劇烈的溫度波動、濕熱與高環境應力，極端溫差將嚴苛考驗封裝材質與光學對位的穩定度。

（四） 定性與定量並重：Telcordia GR-468 除了可藉由「定性測試（Qualitative Tests）」判別是否符合規範（Pass 或 Fail）、是否可量產導入，亦可透過「定量測試（Quantitative Tests/ Aging Tests）」進行壽命推估（EOL）、可靠度模型建立與系統設計優化。

以上這些 Telcordia GR-468 的設計，讓可靠度驗證能隨產品成熟度逐步展開，非常符合矽光子系統 Bring-Up 與量產導入節奏。

二、為什麼矽光子元件跑完規範，系統還是掛了？

看來 GR-468 規範仍然寶刀未老，但為何在實際應用中，許多跑完規範的矽光子系統仍無法順利運作呢？
宜特觀察發現，即便產品通過了 GR-468 規範中的環境應力測試，開發者在系統 Bring-up 或長期運作時，依然會頻繁遭遇莫名的訊號衰減。

這是因為在 CPO 架構下，光、電、熱、機械四者間的交互影響極其複雜。傳統「通過/不通過（Pass/Fail）」的判定邏輯，已不足以偵測高度整合後產生的深層失效模式。

以下是矽光子走向系統整合時，最令工程師頭痛的兩大硬傷：

（一） 熱力學矛盾與 ELS（外置光源）的妥協：

負責核心運算的 GPU（圖形處理器）屬於高功耗熱源，運作溫度動輒攀升至 100°C，這與對熱極度敏感、工作溫度需壓制在 70°C 以下的光傳輸元件（雷射光源）產生了嚴重的熱力學矛盾。雷射光源受熱會導致啟動閾值電流指數型增加、波長變長（紅移），並加速元件內部缺陷擴散而縮短壽命。

為了化解這項矛盾，業界傾向 ELS（External Laser Source，外置光源），將雷射光源像電池一樣外掛。但這衍生了以下風險 ：

1. 高功率運作的老化（Aging under High Power）：

ELS 需供應極高光功率給多個矽光引擎，雷射在極高驅動電流下運作，內部的晶格缺陷會隨時間與高溫擴大，形成「暗線缺陷（Dark Line Defects）」，導致發光效率劇降。

宜特建議可執行HTOL（高溫操作老化測試）。在 85°C 或更高溫下持續通電數千小時，觀察光功率衰退曲線，以推算出產品是否能支撐 10 年以上的系統壽命。

2. 連接介面的脆弱性：

ELS 增加了連接介面，保偏光纖（PM Fiber）的過度凹折，或是接頭沾染微塵、插拔產生機械微裂痕，都會導致插入損耗（IL）升高，成為系統潛在的故障點。

（二） 異質整合的「應力」拉扯（CTE Mismatch，熱膨脹係數失配）：

矽光子晶片內含矽、三五族化合物、玻璃光纖與金屬，這些材料受熱後的膨脹程度（CTE）差異極大。例如矽晶片（2.6）與 PCB 板（15）甚至 UV 光學膠（50~100）之間巨大的應力差，在發熱時會產生劇烈拉扯：

1. 次微米級的對位挑戰：

光纖陣列（FA）與矽光晶片耦合時，對位精度要求在次微米級。一旦受熱產生Warpage（翹曲）或應力拉扯，輕則光路偏移，重則導致結構 Delamination（剝離）。
宜特建議可透過 TC（溫度循環測試）。在 -40°C 到 +85°C 之間劇烈變換，確認光學膠是否裂開，並嚴格監控 IL（插入損耗）是否超標，而非僅看元件是否能通電。

2. 膠材劣化與水氣滲透：

高溫高濕環境會導致固定用的 UV Epoxy（光學膠）發生老化、膨脹或潛變，直接造成訊號損失。
宜特建議可執行 THB（溫濕度偏壓測試，即85/85測試）。在 85°C/85% RH 環境下施加電壓 1000 小時以上，確保膠材在極端環境下的結構強韌度。

隨著矽光子與 CPO 架構的快速發展，可靠度驗證不該只是為了拿一張合格證書，而是要支撐系統長期的穩定運作。

目前的 Telcordia GR-468 規範環境要求, 主要分成機房溫控環境（簡稱 CO）與戶外無空調環境（簡稱 UNC），但在光通訊業者對故障經驗實務累積下, 以及未來更嚴苛的 AI 運算環境（例如太空軌道資料中心）需求下，現有標準已漸顯不足，IPEC 協會 2025 年可靠度執行協議針對光模組納入抗硫化、鹽霧、落塵等更嚴苛的環境測試，以滿足對可靠度的極致要求，相關供應鏈必須及早做好準備。

本文出自 www.istgroup.com

想打入熱門的車用半導體供應鏈，對沒有自家晶圓廠的 IC 設計公司來說，最大的挑戰就是：如何向一線車廠證明自家的晶片具備零缺陷（Zero Defect）的頂級品質？答案就藏在 AEC-Q004 車用零缺陷框架裡！只要掌握這套品質管理核心，沒晶圓廠也能脫穎而出，順利拿到進軍車用供應鏈的黃金門票。

本文轉載自宜特小學堂〈 IC設計如何進入車廠供應鏈？一次搞懂 AEC-Q004 車用零缺陷框架〉，如果您對半導體產業新知有興趣，歡迎按下右邊的追蹤，就不會錯過宜特科技的最新文章！

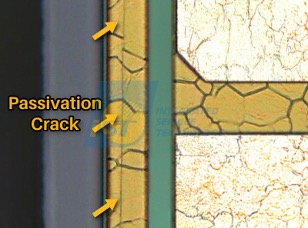

近年來，車用半導體市場熱度持續發燒，許多 IC 設計業者（Fabless）都想搶攻這塊大餅。然而，在傳統消費型電子中，設計歸設計、製造歸製造。但在車用晶片（Automotive IC）領域，一點點微小的瑕疵（Defect）都可能導致嚴重的安全事故，跨入車規市場的門檻可說極高。

自 2018 年起，以 BMW、Volkswagen、Audi 為首的歐系車廠開始積極推動「零缺陷（Zero Defect）」理念，要求半導體供應鏈從設計、製造到測試皆須以風險思維貫穿。Tier 1 供應商與車廠OEM（Original Equipment Manufacturer，原始設備製造商）對產品可靠度與異常回覆速度的要求亦不斷提升，車用晶片不僅要能滿足長達 15 年（或約 1 萬小時以上）的壽命要求與 -40°C 至 +125°C 的極端溫度考驗，還需應對嚴格的外包供應鏈追蹤與客戶稽核。

具備設計與製造一條龍能力的 IDM（Integrated Device Manufacturer，整合半導體元件製造商），因擁有自家晶圓廠，通常已取得IATF 16949 這張認證，也就是進入汽車供應鏈的「門票」；但對於沒有晶圓廠的 IC 設計業者（Fabless）來說，在缺乏自有製程的情況下，該如何向車廠證明自己的產品具備車規級的零缺陷品質呢？

這時候，AEC-Q004《Automotive Zero Defect Framework》（車用零缺陷框架）就是幫助大家順利通關的終極武器！它可解決「設計和製造溝通斷層」的問題，讓供應鏈上下游能用同一套邏輯說話。本文將帶大家搞懂，如何透過 AEC-Q004 的框架，在產品交付給客戶前，把所有潛在的失效因子通通攔截下來。讓 IC 設計公司能從「被動應付測試」轉向「主動品質管理」，正式從消費級晶片商升格為車規級供應商。

一、什麼是 AEC-Q004？它跟其他規範的關係如何？

自 2018 年起，歐系大車廠（如 BMW、Volkswagen、Audi）開始強力推動零缺陷（Zero Defect）的品質文化。為了具體落實這個目標，AEC 在 2020 年發布了 AEC-Q004。
AEC-Q004 並非用來取代既有標準，而是作為 AEC-Q100 等車用元件可靠度驗證標準的延伸品質指南，用以補強車用半導體在量產階段（Production Phase）的 Zero Defect 管理機制。

在實務上， AEC-Q004 常與下列體系共同運作：AEC-Q100 / Q101 / Q102（元件可靠度驗證）、IATF 16949（汽車供應鏈品質管理系統）、ISO 26262（功能安全要求）（衍生閱讀：了解三大面向，順利取得IATF 16949汽車品質管理系統證書、最新車規AEC-Q100改版速讀　揭示車用晶片可靠度驗證關鍵）

AEC-Q004將車廠極度要求的「零缺陷」文化，具體化為好懂的「六大管理面向（industry interpretation）」，包含：設計防錯、外包製程監督、測試與良率分析、應用程度評估、持續改善，以及問題解決。這六大管理面向能對應到 IATF 16949 的核心工具（如 FMEA、SPC、PPAP 等），成功消除了「設計端」與「製造端」之間的斷層。（衍生閱讀：車規最新 探索AEC-Q004零缺陷的世界）

宜特科技指出，AEC-Q004 的「統計防錯」基礎也跨度整合了 AEC-Q001 (Part Average Testing, PAT) 與 AEC-Q002 (Statistical Yield Analysis) 兩項核心規範，用來過濾異常樣本（Outlier）與管控異常良率批次（SYL、SBL），確保隱性不良品不會流入車廠。

有了這套標準，再加上 ASP 外包治理機制，即使是沒有自有工廠的 IC 設計業者（Fabless），也能無縫對接代工廠（Foundry）與封測廠（OSAT）。宜特
專家團隊認為，這不僅能確實滿足車規嚴苛的壽命與可靠度要求，更能帶領企業穩健邁向系統化的零缺陷管理。

二、AEC-Q004抓出隱形壞品的「統計防錯機制」

(一) 三層防錯架構：

根據我們的實務驗證經驗，AEC-Q004 為了將零缺陷管理從設計端一路延伸至量產與改善階段，特別將六大管理面向（industry interpretation）橫向展開，並縱向打造了「三層防錯架構」，形成一個從實體特徵、電性行為到統計監控的全流程風險防控循環：

1. 實體層（Physical）：
   關注物理與結構上的控制，包含製程能力、SPC（統計製程管制）、OCAP（異常行動計畫）。

2. 電性層（Electrical）：
   確保電性行為符合預期，包含 EDS (Electrical Die Sort，晶圓針測) 與 Test Coverage（測試覆蓋率）。

3. 統計層（Statistical）：
   運用強大的數據分析抓出隱形瑕疵，包含 PAT、SBL、SYL 以及異常樣本管控（Outlier Control）。

為了讓大家更好理解這套立體的防護網，AEC 建立了一個清晰的交叉矩陣，確保六大管理面向（industry interpretation）在每個層次都能被徹底落實。

(二) 跨標準的「統計攔截失效機制」：

在這三層防線中，最核心且最具威力的就是「統計層」。簡單來說，就是透過統計數據來抓出潛在的不良品。AEC-Q004 為了有效防堵失效，特別跨度整合了 AEC-Q001 與 AEC-Q002 兩項核心規範，建立起強大的「統計防錯機制」，精準過濾異常批次與產品：

1. PAT（Part Average Test）抓出異常樣本（Outlier）：
   在同一批晶片中，即使某顆晶粒的測試數據「符合規格」，但若其電性參數 明顯偏離該批次的統計分佈（statistical distribution），仍可能被判定為 Outlier 並予以篩除。透過這種 Outlier Screening（PAT），可提前攔截可能導致早期失效（Early Failure） 的潛在不良晶粒流入車廠。

2. SYL（Statistical Yield Limit）剔除低良率批次：
   當某批次整體的測試 bin 分佈或良率表現明顯偏離長期統計趨勢（例如低於統計下限） 時，即可能觸發 SYL (Statistical Yield Limit) 機制。這代表該批產品可能存在製程、材料或設備異常，因此必須啟動調查並可能暫停出貨，以避免潛在缺陷流入車廠。

3. SBL（Statistical Bin Limit）調查假性高良率：
   當某個測試 bin 的比例異常增加（高於統計上限）時，可能代表測試條件設定異常、測試覆蓋率不足，或潛在缺陷未被正確篩出。此時需啟動 SBL（Statistical Bin Limit）調查，以確認是否存在測試逃逸（Test Escape）或測試條件偏移的風險。透過這套結合了實體、電性與統計攔截的「防錯機制」，半導體業者就能有效拉起防線，將不良品阻絕於車廠之外。

三、管好你的代工好夥伴（ASP 外包治理）

宜特長期觀察發現，在實務上，許多車廠會要求 Fabless IC 公司建立 Automotive Service Package（ASP），以確保代工廠（Foundry）與封測廠（OSAT）的製程與品質管理符合車用品質要求。

身為 IC 設計公司，產品需要交由代工廠（Foundry）與封測廠（OSAT）生產。為了確保代工製程符合車規的穩健性，建議業者必須依循 AEC-Q004 要求，建立完善的 ASP (Automotive Service Package) 制度。

透過設計–製造–測試的「三層防線（實體層、電性層、統計層）」，IC 設計業者可以嚴格監督外包夥伴。例如：要求代工廠的製程能力指標 Cpk 必須大於等於 1.67、強制實施 OCAP（異常行動計畫）與 PAT 統計攔截，並且簽訂車用品質協議（Automotive Quality Agreement）以釐清品質責任。

隨著 Tier 1 與車廠對可靠度的要求越來越高，AEC-Q004 已經成為 IC 設計業者跨入車規市場、與車廠對話的關鍵橋樑。它不僅僅是一份文件，更是一個強大的協同機制。只要掌握了這套零缺陷的通用語言，沒有晶圓廠的 IC 設計公司也能以「設計防錯、製程監督、統計防錯」三位一體的方式，成功打入車用半導體供應鏈。
我們建議往零缺陷方向努力的供應商，通過 AEC-Q100 只是起點，能通過車廠對「零缺陷」的嚴苛稽核才是真正的考驗。

如果您想更清楚 AEC-Q004 與各標準間的對應關係，我們已製作一張精美圖表，歡迎來信索取， Email: marketing_tw@istgroup.com

本文出自 www.istgroup.com。
