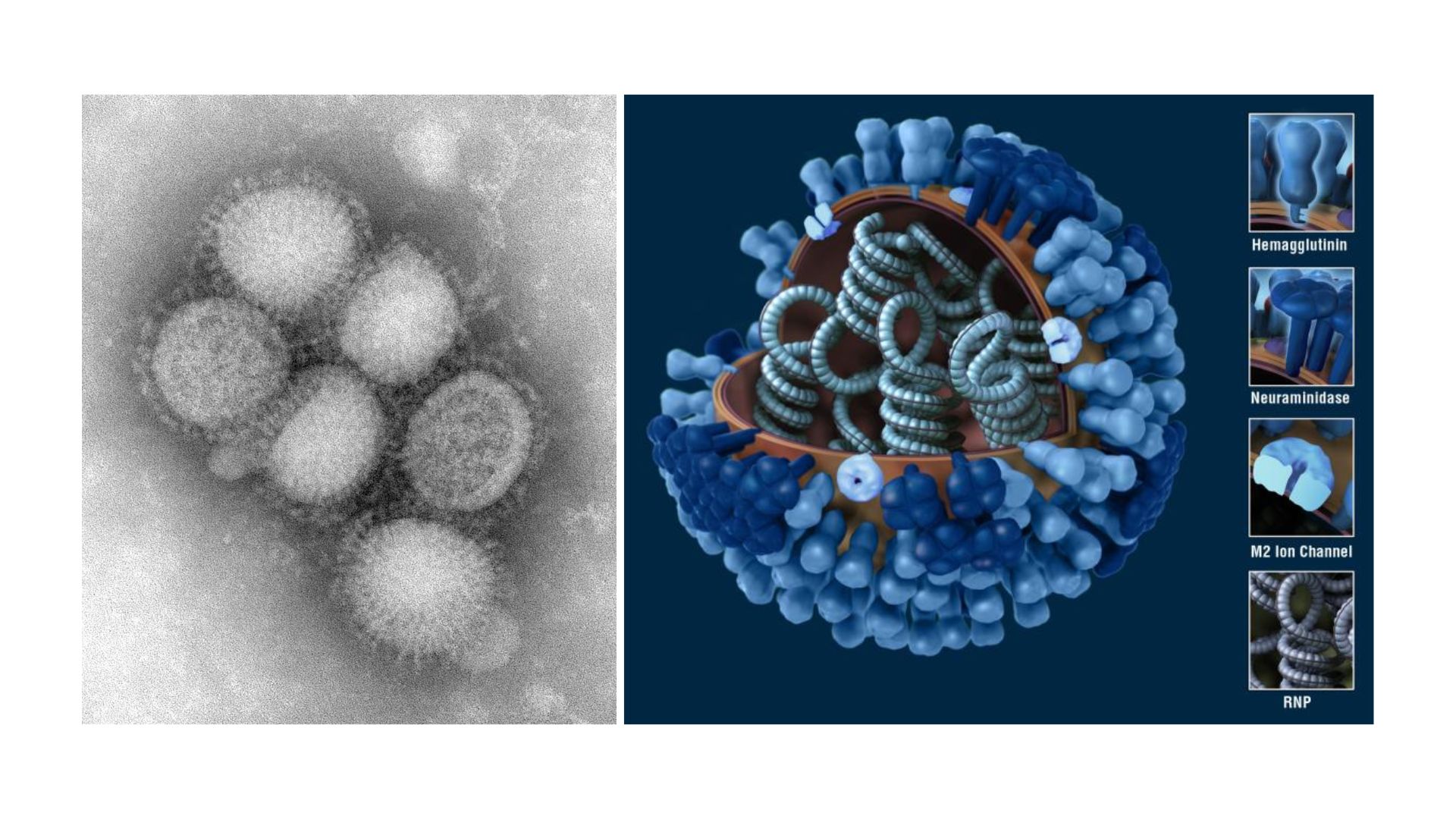

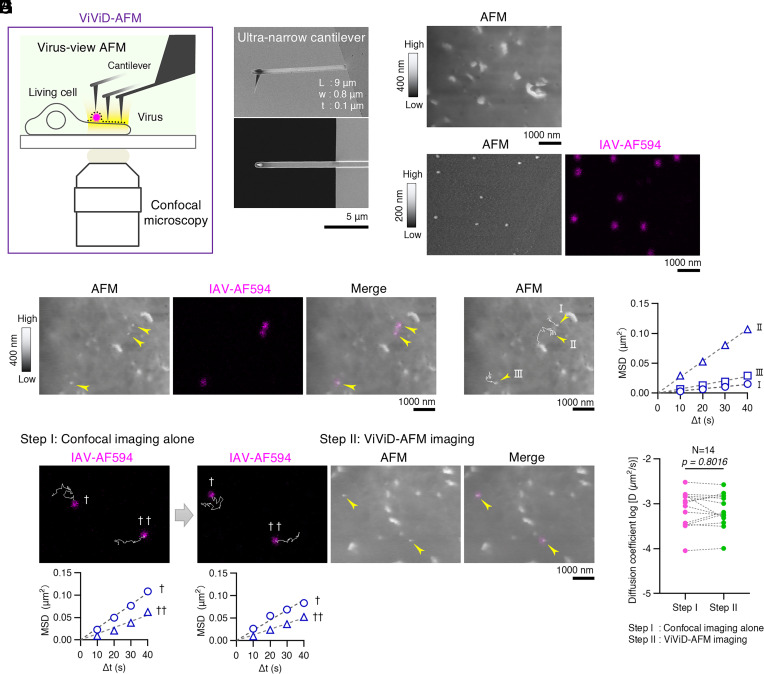

從「看不見」到「看見病毒入侵」——顯微技術如何一步步解密流感？

本文由 Amway 委託，泛科學企劃執行。

到底怎樣才算是「乾淨」？這不是什麼靈魂拷問，而是一個價值上億的商業命題。

在半導體產業的無塵室中，「乾淨」的定義極其殘酷：一粒肉眼看不見的灰塵，就足以讓造價數百萬美元的晶圓直接報廢。空氣品質的好壞，甚至能成為台積電（TSMC）決定是否在當地設廠的關鍵性指標。回到你的家中，雖然不需要生產精密晶片，但我們呼吸系統中的肺泡同樣精密，卻長期暴露在充滿 PM2.5、病毒以及各種揮發性氣體的環境中。為了守護健康，你可能還要付費購買「乾淨的空氣」來用。

因此，空氣議題早已超越單純的環保範疇，成為同時影響國家經濟與個人健康的重要問題。

很多人可能沒想到，無論是家用的空氣清淨機，還是造價動輒百億的頂尖晶圓廠，它們對抗污染的核心武器並非什麼複雜的雷射防護罩，而是同一件看起來平凡無奇的東西：一片外觀像紙一樣的 HEPA 濾網。但你真的相信，就憑這層厚度不到幾公分的板子，能擋住那些足以毀滅精密晶片、滲透人體細胞的「奈米級刺客」嗎？

這片大家都聽過的 HEPA 濾網，裡面到底是什麼？

首先，我們必須打破一個直覺上的誤解：HEPA 濾網（High Efficiency Particulate Air filter）在本質上其實並不是一張「網」。

細懸浮微粒 PM2.5，是指粒徑在 2.5 微米以下的污染物，它們能穿過呼吸道直達肺泡，並穿過血管引發全身性發炎。但這只是基本，在工廠與汽車尾氣中，還存在粒徑僅有 1 微米的 PM1，甚至是小於 0.1 微米的「超細懸浮微粒」（UFP，即 PM0.1）。 UFP 不僅能輕易進入血液，甚至能繞過血腦屏障（BBB），進入大腦與胎盤，其破壞力十分可怕。

如果 HEPA 濾網像水槽濾網或麵粉篩一樣，單靠孔目大小來「過濾」粒子，那麼為了攔截奈米微粒，濾網的孔目只能無限縮小到幾乎不透氣的程度。更別說在台積電或 Intel 的製程工程師眼裡，一般人認為的「乾淨」，在工程師眼裡簡直像沙塵暴一樣。對於線寬僅有 2 奈米或 3 奈米（相當於頭髮直徑萬分之一）的晶片而言，空氣中一顆微小的塵埃，就是一顆足以毀滅世界的隕石。

因此，傳統的過濾思維並非治本之道，我們需要的是原理截然不同的過濾方案。這套技術的雛形，最早可追溯至二戰時期的「曼哈頓計畫」。

HEPA 的前身，誕生於曼哈頓計畫！

1940 年代，製造濃縮鈾是發展原子彈的關鍵。然而，若將排氣直接排向大氣，會導致致命的放射性微粒擴散。負責解決這問題的是 1932 年諾貝爾化學獎得主歐文·朗繆爾（Irving Langmuir），他是薄膜和表面吸附現象的專家。他開發了「絕對過濾器」（Absolute Filter），其內部並非有孔的篩網，而是石綿纖維。

有趣的來了，如果把過濾器放到顯微鏡下，你會發現纖維之間的空隙，其實比某些被攔截的粒子還要大。那為什麼粒子穿不過去呢？這是因為在奈米尺度下，物理規則與宏觀世界完全不同。極微小的粒子在空氣中飛行時，並非走直線，而是會受到空氣分子撞擊，而產生「布朗運動」（Brownian Motion），像個醉漢一樣東倒西歪。

當粒子通過由緻密纖維構成的混亂迷宮時，布朗運動會迫使它們不斷轉彎、移動，最終撞擊到帶有靜電的纖維上。這時，靜電的吸附力會讓纖維就像蜘蛛網般死死黏住微粒。那些狂亂移動的奈米刺客，就這樣被永久禁錮迷宮中。

現在最常見的 HEPA 材料，是硼矽酸鹽玻璃纖維。

現代 HEPA 濾網最常見的核心材料為硼矽酸鹽玻璃纖維。這些玻璃纖維的直徑通常介於 0.5 至 2 微米之間，它們在濾網內隨機交織，像是一座茂密「黑森林」。微粒進入這片森林後，並非僅僅面對一層薄紙，而是得穿越一個具有厚度且排列混亂的纖維層，微粒極有可能在布朗運動的影響下撞擊並黏附在某根玻璃絲上。

除此之外，HEPA 濾網在外觀上還有一個極具辨識度的特徵，那就是像手風琴般的摺紙結構。濾材會被反覆摺疊、摺成手風琴的形狀，中間則用鋁箔或特殊的防潮紙進行結構支撐，目的是增加表面積。這不僅為了捕獲更多微粒，而是要「降低過濾風速」。這聽起來可能有點反直覺：過濾不是越快越好嗎？

其實，這與物理學中的流速控制有關。想像一條水管，如果你捏住出口，水流會變得湍急；若將出口放開並擴大，雖然總出水量不變，但出水處的流速會變得緩慢。對於 HEPA 濾網而言，當表面積越大，單位面積所需承載的空氣量就越少，空氣穿透濾網的速度也就越低。

低流速代表微粒停留在濾網內的時間也更久，增加被捕捉的機會。此外，越大的表面積也為 HEPA 濾網帶來了高「容塵量」，延長了使用壽命，這正是它能夠稱霸空氣清淨領域多年的主因。

然而，即便都叫做 HEPA 高效率空氣微粒子過濾網 (High Efficiency Particulate Air filter)，但每個 HEPA 的成分與結構還是會不一樣。例如 安麗逸新空氣清淨機 SKY ，其標榜「可過濾粒徑最小至 0.0024 微米」的污染物，去除率高達 99.99%。

0.0024 微米是什麼概念？塵蟎、花粉、皮屑或黴菌孢子，大小約在 2 至 200 微米；細懸浮微粒  PM2.5 大小約 2.5 微米，細菌也大概這麼大。最小的其實是粒徑小於 0.1 微米的「超細懸浮微粒」，大多數的病毒（如流感、新冠病毒）都落在此區間。對安麗逸新 的HEPA濾網來說，基本上通通都是可被攔截的榜上名單。

在過敏防護上，它更獲得英國過敏協會（Allergy UK）認證，能有效處理 19 大類、102 種過敏原，濾除空氣中超過 300 種氣態與固態污染物。

然而，同樣的過濾邏輯一旦進入半導體無塵室，就必須換一條更為嚴苛的技術路線。因為硼矽酸鹽玻璃纖維對晶圓來說有個致命傷，就是「硼 (Boron)」。

在半導體製程中，硼是常見的 P 型摻雜物，用來精準改變矽晶圓的電性。如果濾網有任何微小的破損、老化或化學侵蝕，進而釋放出極微量的硼離子，就可能直接污染晶圓，改變其導電特性，導致晶片報廢。

此外，無塵室要求的是比 HEPA 更極致的 ULPA（超低穿透率空氣濾網） 等級的潔淨度。ULPA 的標準通常要求對 0.12 微米 的粒子達到 99.999% 甚至 99.9999% 的超高攔截率。在奈米級的競爭中，任何多穿透的一顆微塵，都代表著一筆不小的經濟損失。

為了解決「硼」的問題並追求極限的過濾效率，材料學家搬出了塑膠界的王者，PTFE 也鐵氟龍。鐵氟龍不僅耐酸鹼、耐腐蝕，還能透過拉伸製成直徑僅 0.05 至 0.1 微米 的極細纖維，其細度遠勝玻璃纖維。雖然 PTFE 耐化學腐蝕，但它既昂貴且物理上也很脆弱，安裝時若不小心稍微觸碰，數萬元的濾網就可能報銷。因此，你只會在晶圓廠而非一般家庭環境看到它。

即便如此，在空氣濾淨系統中，還有一樣是無塵室和你家空氣清淨器上面都有的另一張濾網，就是活性碳濾網。

活性碳如何從物理攔截跨越到分子吸附？

好不容易將微塵擋在門外時，危機卻還沒有解除。因為空氣中還隱藏著另一類更難纏的大魔王：AMC（氣態分子污染物）。

HEPA 或 ULPA 這類物理濾網雖然能攔截固體微粒，但面對氣態分子時，就像是用網球拍想撈起水一樣徒勞。這些氣態分子如同「幽靈」一般，能輕易穿過物理濾網的縫隙，其中包括氮氧化物、二氧化硫，以及來自人體的氨氣與各種揮發性有機物（VOCs）。

為了對付這些幽靈，我們必須在物理防線之外，加裝一道「化學濾網」。

這道防線的核心就是我們熟知的活性碳。但這與烤肉用的木炭不同，這裡使用的是經過特殊改造的「浸漬處理（Impregnation）」活性碳。材料科學家會根據敵人的不同性質，在活性碳上添加不同的化學藥劑：

• 酸鹼中和：對付氮氧化物、二氧化硫等酸性氣體，會在活性碳上添加碳酸鉀、氫氧化鉀等鹼性藥劑，透過酸鹼中和反應將有害氣體轉化為固體鹽類。反之，如果添加了磷酸、檸檬酸等酸性藥劑，就能中和空氣中的氨氣等鹼類。
• 物理吸附與凡德瓦力：對於最麻煩的有機揮發物（VOCs，如甲醛、甲苯），因為它們不具酸鹼性，科學家會精密調控活性碳的孔徑大小，利用龐大的「比表面積」與分子間的吸引力（凡德瓦力），像海綿吸水般將特定的有機分子牢牢鎖在孔隙中。

空氣濾淨的終極邏輯：物理與化學防線的雙重合圍

在晶圓廠這種對空氣品質斤斤計較的極端環境，活性碳的運用並非「亂槍打鳥」，而是一場極其精密的對戰策略。

工程師會根據不同製程區域的空氣分析報告，像玩 RPG 遊戲時根據怪物屬性更換裝備一樣——「打火屬性怪要穿防火裝，打冰屬性則換上防寒裝」。在最關鍵的黃光微影區（Photolithography），晶圓最怕的是人體呼出的氨氣，此時便會配置經過酸性藥劑處理的活性碳進行精準中和；而在蝕刻區（Etching），若偵測到酸性廢氣，則會改用鹼性配方的濾網。這種「對症下藥」的客製化邏輯，是確保晶片良率的唯一準則。

而在你的家中，雖然我們無法像晶圓廠那樣天天進行空氣成分分析，但你的肺部同樣需要這種等級的保護。安麗逸新空氣清淨機 SKY 的設計邏輯，正是將這種工業級的精密防護帶入家庭。它不僅擁有前述的高規 HEPA 濾網，更搭載了獲得美國專利的活性碳氣味濾網。

關於活性碳，科學界有個關鍵指標：「比表面積（Specific Surface Area）」。活性碳的孔隙越多、表面積越大，其吸附能力就越強。逸新氣味濾網選用高品質椰殼製成的活性碳，並經過高溫與蒸氣的特殊活化處理，打造出多孔且極致高密度的結構。

這片濾網內的活性碳配重達 1,020 克，但其展開後的總吸附表面積竟然高達 1,260,000 平方公尺——這是一個令人難以想像的數字，相當於 10.5 個台北大巨蛋 的面積。這種超高的比表面積，是市面上常見濾網的百倍之多。更重要的是，它還添加了雙重觸媒技術，能特別針對甲醛、戴奧辛、臭氧以及各種細微的異味分子進行捕捉。這道專利塗層防線，能將你從裝潢家具散發的有機揮發氣體，或是路邊繁忙車流的廢氣中拯救出來，成為全家人的專屬空氣守護者。

總結來說，無論是造價百億的半導體無塵室，還是守護家人的空氣清淨機，其背後的科學邏輯如出一轍：「物理濾網攔截微粒，化學濾網捕捉氣體」。只有當這兩道防線同時運作，空氣才稱得上是真正的「乾淨」。

進一步了解商品：https://shop.amway.com.tw/products/2071?navigationType=brand&

• 作者／顯微觀點
• 本文轉載自顯微觀點《電子顯微鏡走進生醫研究的關鍵推手：赫爾穆特・魯斯卡》

1986年的諾貝爾物理學獎頒給了恩斯特‧魯斯卡（Ernst Ruska），以表彰他設計出第一台電子顯微鏡。雖然人們大多關注其理論和技術層面為顯微技術帶來長足的進步，但電子顯微鏡的應用層面，尤其是醫學與生物學的影響，更是為電子顯微鏡實現功能性和商業價值發揮關鍵作用；恩斯特的弟弟赫爾穆特‧魯斯卡（Helmut Ruska）在其中扮演著重要的角色——儘管他並未獲得諾貝爾獎項。

人類對微觀世界的探索，最早可以追溯到17世紀。當時，英國博物學家羅伯特‧虎克（Robert Hooke）利用自製顯微鏡觀察軟木塞，觀察到了植物細胞壁，並稱其為「細胞」（cell）。荷蘭的雷文霍克（Antonie van Leeuwenhoek）以精湛的磨鏡技術，進一步製造出放大倍率更高的顯微鏡，在清澈的水中發現了肉眼見不到的「生物」，成為第一個發現細菌、紅血球和精子的人。

隨後的兩百年間，光學顯微鏡雖然不斷進化成為微生物研究的利器，但始終跨不過繞射極限的門檻，受限於光波長的限制，解析度停留在200奈米。任何比這更小的物體，只能呈現出一個模糊的點。因此儘管人們透過過濾、疾病源頭推論等方法，認為有比細菌更小的「病毒」（Virus）存在，卻無法一睹其真面目。直到電子顯微鏡的出現。

兄弟登山「一起探索未知」

恩斯特和赫爾穆特出生於德國知識份子家庭，他們的父親尤利烏斯．魯斯卡（Julius Ruska）是一位學者，專長是東方語言與文化研究，曾在大學任教。恩斯特生於1906年12月25日，是在家中七個孩子裡排行老五；赫爾穆特則於1908年6月7日出生在海德堡，排行第六。

從小兩兄弟關係就特別親密，也對光學儀器留下了深刻的印象。他們的天文學家馬克斯．沃爾夫（Max Wolf）叔叔便曾多次帶他們參觀他管理的王座山（Königstuhl）天文台的望遠鏡。而他們家裡書房裡，則放著父親的大型蔡司顯微鏡。雖然尤利烏斯有時會展示有趣的事物給孩子們看，但他擔心孩子們笨拙地操作會損壞物鏡或標本，因此嚴令他們禁止觸摸。

隨著恩斯特對於工程學的興趣赴慕尼黑工業大學和柏林工業大學學習電子學；赫爾穆特則於1927年開始學習醫學，先後在柏林、茵斯布魯克（Innsbruck）及海德堡大學就讀。在海德堡，赫爾穆特的學術重心集中在臨床醫學與生物化學，直到1932年完成醫學學位、開始臨床醫學專業生涯。

對新技術的可能性深具信心

如果這些目標得以實現，那麼疾病成因研究的進展對醫生來說將具有直接的實際意義，這一點幾乎無需贅述。它將深刻影響到日益重要的臨床疾病實際問題，進一步對公共衛生產生重大影響。

理查．西貝克

1929年，恩斯特在研究論文中證明，使用短線圈可以獲得電子束照射孔徑的清晰放大影像，並在1931年4月獲得確鑿的證據，證明電子束可以像光學顯微鏡一樣經由二次放大成像。儘管該裝置的總放大倍率非常有限，但如今仍被公認為第一台電子顯微鏡。

但當時恩斯特提出的顯微技術並沒有被認真看待，大多數專家認為這只是癡人說夢。但已快完成醫學學業的赫爾穆特堅信，一旦恩斯特提出的顯微技術成功，臨床醫學、生物這些學科將有長足的進步。因此他鼓勵哥哥繼續克服困難，包括樣品被電子束燒毀的問題。

他們仍然花了三年時間才透過赫爾穆特的前臨床老師、柏林夏里特醫院第一內科主任理查．西貝克（Richard Siebeck）教授的專業評估及推薦，成功獲得資助。這些專業的建議讓柏林的西門子和耶拿的卡爾．蔡司留下深刻的印象，他們都準備進一步發展工業電子顯微鏡。

病毒，終於被看見

1937年西門子在柏林斯潘道（Spandau）成立了超微科學實驗室，魯斯卡兄弟與馮．博里斯共同開發原型儀器。赫爾穆特憑藉醫學專長專注於電子顯微鏡的生物學應用，並在1938年完成了兩台原型機，最大放大倍率為30000倍。1940年，西門子更設立了一個由赫爾穆特領導的客座實驗室，配備了四台電子顯微鏡，供來訪科學家使用；赫爾穆特同年也首次展示了噬菌體的影像。

1940年代初，赫爾穆特已發表了約20篇關於細菌、寄生蟲和不同病毒超顯微結構的報告，這些出版物標誌著首次利用電子顯微鏡對病毒進行視覺化。包括1939年他與考舍（Gustav A. Kausche）和普凡庫赫（Edgar Pfankuch）合著的《超顯微鏡下植物病毒的影像》，展示了菸草花葉病毒的桿狀結構，首次揭示病毒的亞微觀顆粒。

赫爾穆特也研發了電子顯微鏡的樣品製備技術，利用鋨燻蒸法，將乾燥樣本暴露於鋨蒸氣中，選擇性地使細胞染黑，且不會過度改變標本以增強對比度。1943年他發表論文〈病毒類型分類的嘗試〉，基於電子顯微鏡的觀察提出病毒形態分類，例如依形狀（球形、桿狀）及大小分類，影響後來的病毒分類系統。

被戰爭淹沒的科學貢獻

赫爾穆特的研究並不局限於病毒，他還參與了糖原結構和血液凝固過程的研究，甚至昆蟲肌肉的精細結構、蚯蚓的虹彩皮膚以及植物葉綠素也都是他曾經研究的主題。

二戰後，赫爾穆特成為柏林大學（後更名為洪堡大學）的教授，並擔任柏林-布赫德國科學院微觀形態學部門的負責人。1952年至1958年，他至美國擔任紐約州衛生部微觀形態學部門負責人，之後出任德國杜賽道夫大學生物物理與電子顯微鏡研究所長。

可惜的是，儘管赫爾穆特在電子顯微鏡的生物應用領域具有開創性貢獻，但他在科學史上的地位卻被嚴重低估。由於赫爾穆特論文大多發表在德國期刊上，加上納粹和二戰時期德國處於孤立狀態，他的研究成果並未廣為人知。赫爾穆特1973年8月30日在杜賽道夫去世，也因此錯失了與哥哥恩斯特·魯斯卡共同分享諾貝爾獎的機會，後者在1986年才獲得遲來的認可。

但赫爾穆特無疑是推動電子顯微鏡跨出實驗室成為商用顯微鏡，並進入生物醫學研究應用的關鍵人物。而他也培養無數後代研究人員，奠定了電子顯微鏡在生物醫學研究中的重要角色。

參考資料：

• Kruger, D. H., Schneck, P., & Gelderblom, H. R. (2000). Helmut Ruska and the visualisation of viruses. Lancet, 355(9216), 1713–1717.
• Ruska, E. (1986, December 8). The development of the electron microscope and of electron microscopy [Nobel Lecture]. Nobel Foundation.
• Helmut Ruska
• Grokipedia: Helmut Ruska

延伸閱讀：

• 用電子照亮世界──電子顯微鏡如何帶來科學革命(1)
• 用電子照亮世界──電子顯微鏡如何帶來科學革命(2)

本文轉載自顯微觀點

顯微鏡在觀察微小物體上發揮非常重要的作用，但傳統光學顯微鏡通常愈將倍率放大，景深就愈淺，在觀察立體的生物標本或是組織切片，觀察者無論怎樣調焦，依然無法獲得完全清晰的圖片。數位顯微鏡便能解決這樣的問題。

數位顯微鏡和光學顯微鏡最大的差異在於觀察方式。數位顯微鏡不像傳統顯微鏡透過目鏡來觀察，而是使用數位相機獲取畫面，再將即時畫面投影到連接的電腦螢幕。

三要件組成數位顯微鏡

數位顯微鏡結合了傳統光學顯微鏡、數位多媒體和數位處理技術，其成像系統通常包括三個模組：顯微鏡光學模組、資料擷取模組、數位影像處理和軟體控制模組。

顯微鏡光學模組執行顯微成像的功能，將欲觀察的樣本影像聚焦。一旦聚焦，資料擷取模組就會將影像以數位格式儲存在感光元件，如 CCD（電荷耦合裝置‍）或 CMOS‍（互補式金氧半導體），再透過 USB 或其他介面傳輸到電腦儲存裝置。

軟體控制模組則是整個數位顯微鏡系統的核心，可即時控制、優化擷取的影像，並加以處理、分析測量。尤其隨著功能更強大的電腦出現，數位顯微影像可以得到更有效和高效的處理，例如可以取代手動計數功能，或是快速推疊或拼接影像。

D_tot 表示景深，λ 是照明光的波長，n 是物鏡至觀察物體間介質的折射率，NA 是物鏡的數值孔徑

e 是放置在顯微鏡物鏡圖像中，可分辨的最小距離，M 是橫向總放大倍率

從公式可以看到，景深和總放大倍率幾乎成反比。而以過去難以同時兼備的高倍率和大景深來說，使用顯微鏡調整焦點，搜尋並到達分佈在不同深度的樣本後，再以數位成像設備捕捉分佈在這些深度的所有清晰影像，傳輸到電腦就能產生高品質、清晰的影像。

另外，也可結合雷射和共軛焦顯微鏡觀察不同深度的橫斷切面影像，再利用電腦影像處理和 3D 重建演算法，便能可以獲得高解析度的立體輪廓，進而觀察複雜的細胞骨架、染色體、細胞器和細胞膜。

數位顯微鏡的電腦即時處理也常應用在動態或活體（in vivo）檢測的研究中，例如細胞膜潛在變化、藥物進入組織或細胞膜的過程等。

數位顯微鏡的倍率計算

傳統顯微鏡的總放大倍率為目鏡倍率 x 物鏡倍率，既然數位顯微鏡拿掉了目鏡改以數位相機、電腦取代，該如何計算總放大倍率呢？

數位顯微鏡除了光學放大倍率，還必須考慮數位放大倍率，因此總放大倍率＝光學放大倍率 x 數位放大倍率

• 光學放大倍率：物鏡放大倍率 x C 型轉接環放大倍率

由於連接顯微鏡和相機通常有一個 C 型轉接環（C-mount），且內建鏡頭。因此必須先將物鏡放大倍率乘以轉接環的放大倍率。

• 數位放大倍率＝螢幕（顯示器）尺寸／感光元件尺寸

數位放大倍率必須考慮的元素有螢幕和感光元件。通常螢幕的對角線尺寸以英吋為單位，因此必須先將測量值轉換為毫米（mm）；以 19 吋顯示器為例，其對角線測量值則為 19 吋 x 25.4＝482.6 （mm）。

感光元件尺寸同樣以對角線的測量值來計算。以 1” 的晶片來說，其對角線測量值為 16（mm）。

因此若以 10X 的物鏡搭配 0.67X 的 C 型轉接環，變焦 5X 後使用 2/3”CMOS 攝錄器拍攝並投影在 24 吋螢幕上。此時總放大倍率為：10 X 0.67 X 5 X 24 X 25.4 / 11 = 1856.5 （倍）

不過，隨著技術的不斷進步，數位顯微鏡和光學顯微鏡間的界限變得越來越模糊，有些數位顯微鏡採用更多光學元件，光學顯微鏡也採用了數位相機技術；相信打破藩籬的那一天指日可待。
