半導體以前的半導體:從礦石收音機到電晶體——《圖解半導體》

台灣東販
・2022/11/21 ・3430字 ・閱讀時間約 7 分鐘

-----廣告,請繼續往下閱讀-----

從礦石收音機到電晶體

直到 1947 年末,美國發明電晶體後,人類才正式開始使用半導體。不過在這之前,人類已經在使用類似半導體的東西,礦石檢波器就是其中的代表。

日本從 1925 年開始放送廣播,最早的收音機使用的是礦石檢波器。檢波器是一種可以接收電波,並從中提取出聲音與音樂等資訊訊號的元件。使用天然存在之礦石製作出來的檢波器,就叫做礦石檢波器。

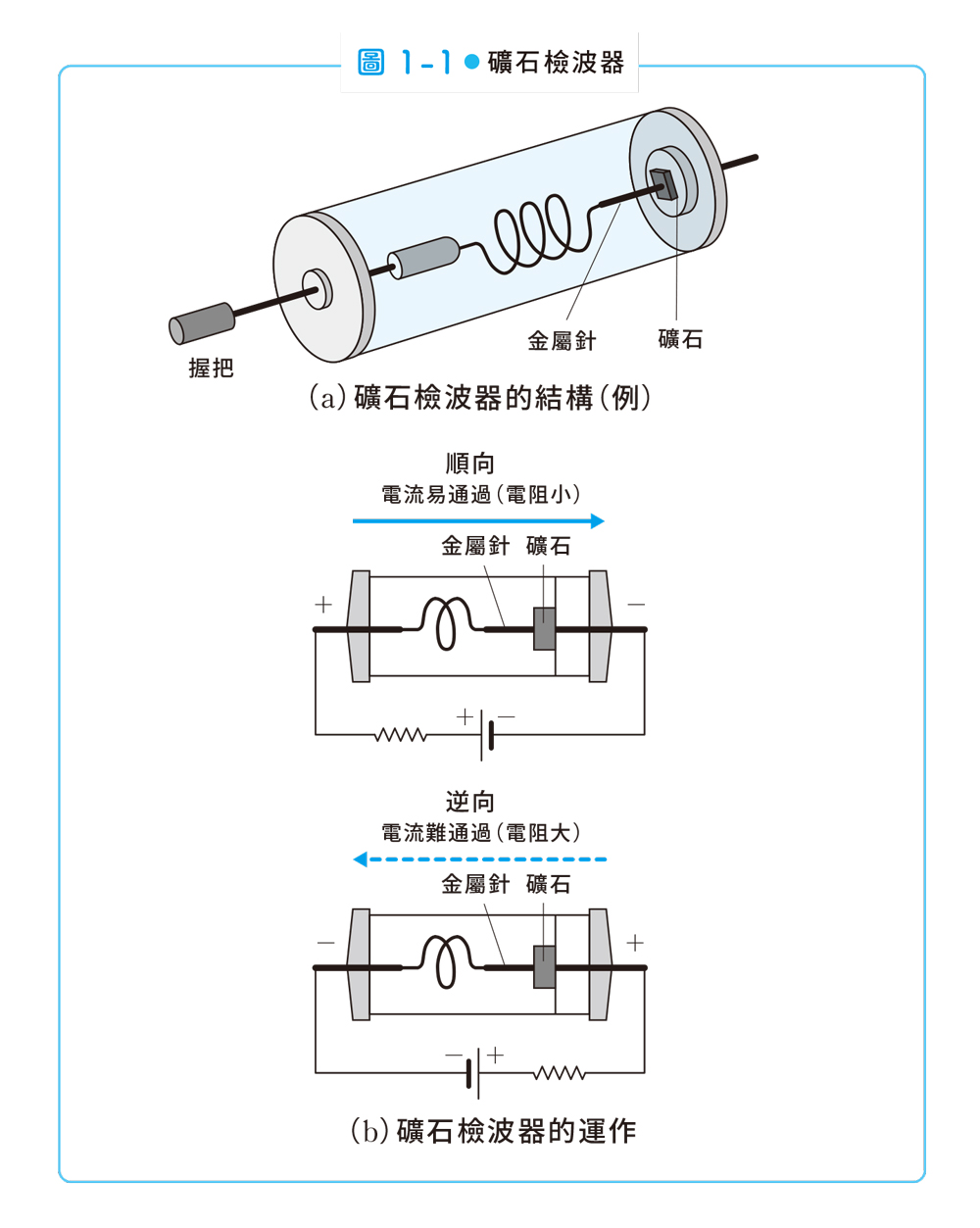

礦石檢波器。圖/東販

圖 1-1 是礦石檢波器的原理。檢波器的構造是以金屬製的針碰觸著方鉛礦這種特殊礦石(圖 1-1(a))。

電流容易從金屬針流向礦石,卻很難從礦石流向金屬針(圖 1-1(b))。這種特殊的性質稱為整流性,也是半導體的特性。

-----廣告,請繼續往下閱讀-----

對於擁有整流性的物質來說,容易讓電流通過的方向稱為順向,不容易讓電流通過的方向則稱為逆向

換言之,順向的電阻較低,逆向的電阻較高。之後會說明理由,總之有這種特性的元件,可用於製作檢波器。而順向與逆向的電阻比值愈大,可以製成愈靈敏的礦石檢波器。

礦石檢波器的原料是天然礦石,所以品質並不固定。針的接觸位置不同時,靈敏度也不一樣。所以製作礦石檢波器時,必須試著尋找能夠使針的敏感度達到最佳的特定位置。雖然品質不穩定,但製作簡便又便宜,也不用消耗電力,所以早期的收音機常會使用礦石檢波器。

當時的收音機少年也熱中於用礦石檢波器,自己動手製作礦石收音機。以前筆者(井上)年紀還小的時候,就曾自己製作礦石收音機。調整好礦石檢波器後,就可以清楚聽到廣播電台的聲音,讓人相當興奮。為了盡可能提高接收電波時的靈敏度,我當時也下了不少工夫。

-----廣告,請繼續往下閱讀-----

這裡就來簡單說明用檢波器,從電波中提取出資訊訊號的原理吧。

訊號的接收與提取

接收無線電波訊號。圖/東販

如圖 1-2 所示,欲以無線電波傳送聲音、音樂等頻率較低的波時,需先將其轉變成頻率較高的波才行。

這個操作稱為調變。圖中,以調變器混合資訊訊號波(同圖①)與頻率較高的載波(同圖②)後,可以得到同圖③般的波,然後再發送這種無線電波(同圖④)。

檢波器接收到這種無線電波(同圖⑤)後,由於只會讓正向的調變波通過,故可得到同圖⑥般的波。這種波含有頻率較低的訊號波與頻率較高的載波,所以需再通過低通濾波器(只讓低頻率的波通過的濾波器),抽取出訊號波(同圖⑦)。

-----廣告,請繼續往下閱讀-----

在真空管收音機盛行起來之後,人們便不再使用礦石檢波器。不過,在第二次世界大戰時,礦石檢波器又起死回生。使用礦石檢波器的雷達,在第二次世界大戰相當活躍。

雷達的原理。圖/東販

雷達如圖 1-3 所示,可透過指向性高的天線,朝特定對象發射高頻率電波脈衝,再接收由該對象反射回來的電波,並計算時間差,以測量出與該對象的距離與方向。之所以要使用高頻率電波,是因為頻率愈高,愈能正確識別出細小的物體。

這種雷達使用的無線電波叫做微波,頻率在 3GHz~10GHz 左右。若要用真空管檢波器,從頻率那麼高的無線電波中檢出訊號,必須使用體積很大、電容量很大的真空管才行,所以真空管不適用於高頻率的檢波器。

重出江湖的礦石檢波器

此時就輪到礦石檢波器重出江湖了。使用礦石檢波器時,針與礦石只要有一個接觸點就行了,電容量很小,在高頻率時也能正常運作。

-----廣告,請繼續往下閱讀-----

如前所述,礦石檢波器的運作並不穩定,無法直接用於戰爭。於是歐美國家便紛紛投入研發性能更好、能夠取代礦石檢波器的新型檢波器,最後得到的就是矽晶(半導體)與鎢針的組合。

矽晶是由人工製成的均質結晶,所以不需要像使用礦石時那樣,用金屬針尋找、調整最佳的接觸位置。

而且,隨著雷達矽檢波器的研究持續發展,科學家們也發現了矽晶是相當典型的半導體。

為了提高結晶的純度,矽晶的精製技術也跟著進步,這和戰後電晶體的發明也有一定關聯。而且,因為製造出高性能的檢波器,所以人們也開始使用像是微波這類過去幾乎不用的高頻率無線電波。相關技術在戰後開放給民間使用,於是電視與微波通訊也開始使用這些無線電波。

-----廣告,請繼續往下閱讀-----

雖然我並沒有要肯定戰爭行為,但戰爭確實也有促進科學技術發展的一面。

戰爭確實也有促進科學技術發展的一面。圖/pexels

半導體就是這種東西—溫度與雜質可提高電導率

接著就讓我們進一步說明,半導體究竟是什麼東西吧。

所有物質大致上可依導電性質分為兩類,分別是可導電的「導體」,以及不能導電的「絕緣體」。

-----廣告,請繼續往下閱讀-----

導體的電阻較低,電流容易通過,譬如金、銀、銅等金屬皆屬於導體。另一方面,絕緣體的電阻較高,電流難以通過,橡膠、玻璃、瓷器皆屬於絕緣體。

我們可以用電阻率 ρ(rho:希臘字母)來描述物質的電阻大小。電阻率的單位是〔Ω・m〕,電阻率愈大,電阻就愈大。

導體、半導體、絕緣體的分類。圖/東販

如圖 1-4 所示,雖然沒有明確的定義,不過導體指的通常是電阻率在 10-6Ω・m 以下的物質,絕緣體指的則是電阻率在 107Ω・m 以上的物質。

相對於電阻率,有時會用電導率 σ(sigma:希臘字母)來描述物質的電阻大小。電導率為電阻率的倒數(σ=1∕ρ),單位為〔Ω-1・m-1〕。與電阻率相反,電導率愈大,電阻就愈小。

-----廣告,請繼續往下閱讀-----

相對於此,半導體如名所示,性質介於導體與絕緣體之間;電阻率也介於導體及絕緣體之間,即 10-6〜107Ω・m。代表性的半導體如矽(Si)與鍺(Ge)。

半導體的特徵不僅在於電阻率的大小,更有趣的是,隨著溫度與微量雜質濃度的不同,半導體的電阻率數值也會有很大的變化。圖 1-5 為溫度對半導體電阻率的影響示意圖。圖中縱軸寫的是電導率 σ,但要注意的是,縱軸的 σ 值其實是對數尺度。

溫度對半導體電阻率的影響。圖/東販

由這個圖可以看出,一般而言,隨著溫度的上升,金屬的電導率會下降(電阻率上升);但半導體則相反,在 200℃ 以下的範圍內,溫度上升時,半導體的電導率會跟著上升(電阻率下降)。

1839 年,法拉第在硫化銀 Ag2S 上首次發現了這種隨著溫度的上升,電導率會跟著上升的奇妙現象。雖然他不知道為何會如此,不過,這確實是人類首次發現半導體性質的例子。

電流是電子的流動,所以電導率提升,就代表半導體內的電子數變多了。電子原本被半導體原子的+電荷束縛著,無法自由移動。不過當溫度上升,獲得熱能後,電子就能脫離原子的束縛自由移動了。

這種能自由移動的電子(自由電子)數目增加後,會變得較容易導電,電導率跟著上升。這就是半導體的一大特徵。

高純度的半導體結晶在室溫下熱能不足,幾乎不存在自由電子,所以可視為絕緣體。

不過,如果在半導體結晶內添加極微量的特定元素雜質(Ge 與 Si 以外的某些元素),便可大幅降低電流通過半導體的難度。這也是半導體的一大特徵(詳情將在 1-5 節中說明)。

半導體的自由電子,也可以透過光能觸發。

英國的史密斯於 1873 年時發現了這種現象。他用光照射擁有半導體性質的硒(Se)時,發現硒的電阻變小了(內光電效應)。

1907 年,英國的朗德對碳化矽(SiC)結晶施加電壓賦予能量時,發現結晶會發光。這種能讓光與電能互相變換的特性,也是半導體的特徵。

——本文摘自《圖解半導體:從設計、製程、應用一窺產業現況與展望》,2022 年 11 月,台灣東販出版,未經同意請勿轉載。
