在材料科學領域,「解析度」決定了人類理解物質世界的深度。最早期的材料科學家只能觀察晶體形貌,到現在能利用精密儀器直接解析單一原子排列模式,每一次解析度的突破,都重新設定了我們對材料的認知框架。
2025年,來自馬里蘭大學與伊利諾大學香檳分校的研究團隊[1],利用電子疊層繞射成像(electron ptychography)技術,成功達到小於 15 皮米(pm,10⁻¹² m)的空間解析度,不僅觀測到單原子級結構變化,更捕捉到低扭角摩爾超晶格的集體振動模式。這項成果不僅更新電子顯微技術的解析度紀錄,也標誌著材料觀測尺度正式進入「原子振動」時代。
原子解析最前線:從「看見結構」到「測量位移」
過去數十年,各種電子顯微技術在解析度競賽中互不相讓,從奈米尺度(nm,10⁻⁹ m)逐步推進至埃米尺度(Å,10-10 m),並逼近原子動態。材料科學研究的解析度不僅影響影像清晰度,更決定科學家提出問題意識的層次。
典型原子間距約為 200–300 pm,而原子因熱振動、應變或電子交互作用產生的位移,往往僅有數十皮米甚至更小。然而,正是這些微小的動態變化,主導了材料的關鍵性質,例如:電子傳輸行為、晶格應變分布、相變機制、超導或拓樸態形成等重要特性。
當科學家企圖在原子尺度進行影像分析,傳統高解析電子顯微術雖能辨識原子位置,但在量測如此微小位移時,仍受透鏡像差、電子束散射與訊號雜訊限制,多數結果仍需依賴間接推論,而非直接觀測。

15皮米的意義
1皮米等於千分之一奈米,相當於頭髮直徑的萬億分之一,而多數原子半徑為 50–200 皮米。長期以來,TEM(穿透式電子顯微鏡)與 STEM(掃描式穿透電子顯微鏡)已能解析原子排列,但真實材料中的原子並非靜止,而是不斷受到熱振動、局部應變與電子交互作用影響。
當解析度進入15皮米以下,顯微技術開始出現質性轉變:觀測尺度不再只是確認原子「位在何處」,而是量化原子偏離平衡位置的微小移動,甚至辨識由大量原子共同發生的集體振動模式。
此時,電子顯微鏡首次跨越「結構觀測」與「行為量測」之間的界線,從靜態結構分析工具,轉變為原子動態物理行為的觀測平台。
在15皮米觀測尺度下,材料不再被視為固定排列的結構,而是一個持續波動與調整的動態系統。微小原子位移即可改變能帶結構,進而影響導電性、磁性與量子相態形成。過去仰賴理論推測的效應,如今開始透過顯微觀測直接驗證。
什麼是電子疊層成像?
電子疊層成像(electron ptychography)是一種結合電子波動性與計算重建的先進成像技術。

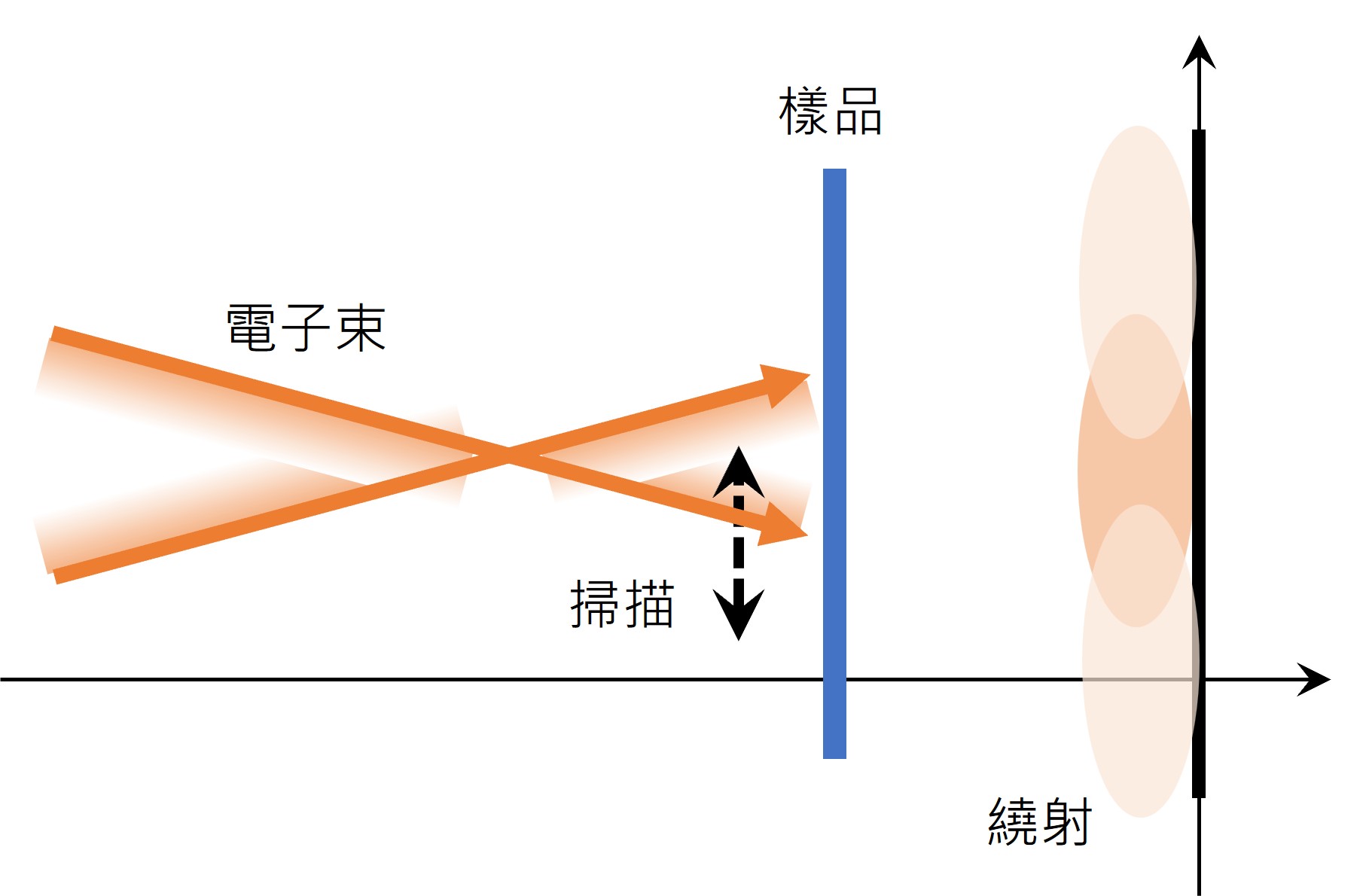

電子的波動性在穿過極薄樣品時會產生相位改變。傳統電子顯微鏡主要利用電子強度成像,而疊層成像則透過「重疊掃描」方式逐點量測樣品,完整記錄繞射資訊,並以演算法重建樣品內部的電子分布及入射電子波的振幅與相位。

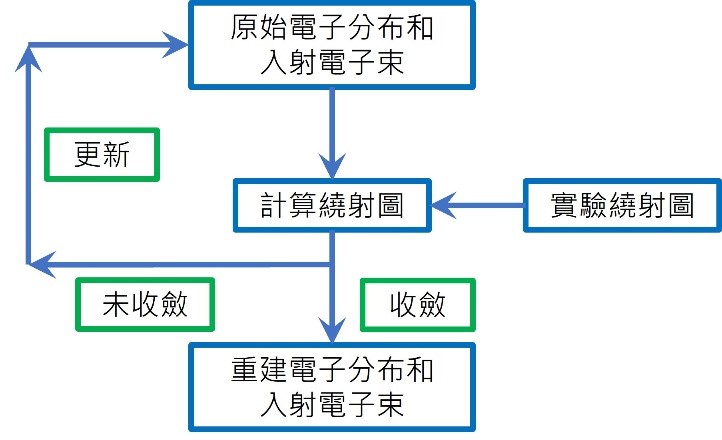

其核心技術包含重疊掃描:每次量測相鄰區域時,都會包含部分重疊範圍。以及反演重建演算法,能夠推算電子波如何與樣品交互作用。因此,電子層疊成像本質上是種計算式顯微技術。解析度不完全由透鏡決定,而與資料品質、演算法能力密切相關。


電子疊層成像 vs. 傳統電子顯微鏡
與傳統 TEM 或 STEM 相比,電子疊層成像的特殊之處源自其截然不同的成像方式:傳統電子顯微系統依賴電子透鏡直接觀測,一旦資訊遺失便難以復原。而疊層成像透過大量重疊量測形成資料冗餘,以演算法反推出唯一一致的物理解。
層疊成像時,透鏡像差與部分雜訊所造成的失真,可藉由計算反演修正與補回,形成所謂的「計算補償」。因此,解析度在疊層成像中,是資料品質、取樣密度、計算能力彼此交互而成的結果。
顯微系統的角色,也由傳統的影像獲取,演變為結合量測、運算與模型重建的計算式觀測儀器。
嶄新觀測——摩爾相位振動(Phason)
在低扭角雙層二硒化鎢(WSe₂)材料中,兩層晶格僅約 1–3° 的旋轉,即能形成長週期摩爾超晶格,產生複雜應變場與新型集體振動。這種稱為 phason 的集體滑移模式。不同於聲子的局部振動,屬於超低頻集體激發,其頻率位於次 THz 範圍[5],長期難以被直接量測,處於「理論上」存在的狀態。
藉由可達 15 皮米解析度的電子疊層成像,伊利諾大學厄巴納香檳校區的材料工程學家厄德金(E. Ertekin)、黃品珊(音譯。Pinshane Y. Huang)、范德贊德(A. M. van der Zande)與研究團隊在2025年首次成功捕捉phason局部化且具方向性的振動分布,為人類在原子世界的探索立下新里程碑。
Phason的成功觀測,意味著材料科學不再受限於判斷原子位置,開始能夠直接觀察大量原子協同運動,揭露摩爾超晶格中隱藏的低頻動態自由度。
Phason對材料科學的重要性
一般材料的振動模式通常可透過拉曼或紅外光譜量測,但 phason 的特徵波數低於 1 cm⁻¹ [5],遠低於這些光譜技術的解析能力,訊號容易被背景噪訊淹沒。此外,phason 是一種集體滑移模式,空間上高度局部化且方向性明確,而傳統光譜只提供整體平均訊號,無法展現原子層級的位移分布。
電子疊層成像則能直接量測原子位移,使低頻集體模式得以被視覺化並解析空間分布,將材料分析由「平均結構」提升至「局部動態行為」的細緻層次。
在二維材料與量子材料研究中,微小原子位移即可顯著影響電子結構、熱傳導與電性行為等重要材料特質,因此原子級位移場已成為材料科學核心研究對象之一。在摩爾超晶格中,低頻 phason 振動會影響局部應變,進而可能調變平帶(flat band)與強關聯態,提供理解拓撲量子態的動態調變視角。
精準量測原子群體振動模式,將能呈現材料的多種特質:
- 熱穩定性:振動如何影響熱傳導與熱容
- 電子調控:位移場如何重組能帶結構
- 缺陷作用:雜質與邊界如何干擾原子群體的協同振動
- 電子輸運:低頻振動對載子散射與量子輸運的貢獻
材料設計可以從量測結構、測試性能的既有模式,轉向「模擬振動、預測性能」的精準路線,加速開發流程。

對半導體與材料檢測的啟示
電子層疊成像技術的突破,也為高階材料檢測開啟潛在發展方向。
針對介面品質,將能超越觀測形貌,進行原子位移量測,達到原子級界面分析。面對精密元件的缺陷與應變量測,在皮米尺度解析局部應變,能提供更精準的製程回饋。
最後,當顯微系統將超越傳統電子顯微儀器範疇,結合資料處理與演算法,成為智慧分析平台。未來的顯微系統競爭重點,不是專精於非單一性能,而是計算成像與智慧分析整合的整體系統分析能力。
解析度突破 15 皮米,儀器呈現的不只是更清晰的影像,而是能同時理解結構及其動態的材料分析模式。最先進的材料分析平台,能夠精密回報原子的位置,並進一步說明原子如何移動、如何影響元件性能。顯微系統正演進為整合高維資料擷取、即時運算與 AI 分析的計算式平台,加速從研究成果到產業應用的落地整合。
當解析度進入原子振動尺度
在黃品珊等材料工程學家的突破下,電子疊層成像將顯微觀測推向皮米等級,使人類首次能在原子振動尺度理解材料行為。這不僅是儀器性能的提升,更是觀測典範的轉移——原子層級的顯微技術開始從描繪結構,走向量測運動。
原子材料科學正由靜態描述邁入測量動態機制的嶄新階段。對半導體與先進材料產業而言,電子疊層繞射術帶來的原子動態理解能力,將成為高階檢測與智慧分析平台的重要基礎。面對人類的觀測,解析度的疆界持續後退;而人類對材料的理解,正開始深入動態的世界。
