本文轉載自顯微觀點
火山灰掩蓋的龐貝古城中，科學家再度發掘價值非凡的考古地點：一座翻修重建中的民宅，其珍貴之處在於工地現場的工具與建材原料完好封存於西元79年，維蘇威火山爆發的時刻。現代科學家得以利用顯微鏡、能量散射X光譜（Energy-dispersive X-ray spectroscopy, EDS）、立體X光等科技深入分析原料成分，探究古羅馬建築工藝細節。
古羅馬建築物能夠長久矗立，建材韌性是不可或缺的關鍵。散布於帝國領土、綿長堅固的引水道（aqueduct）就是文明遞嬗中備受讚嘆的例子。其中數座引水道經歷修繕，迄今持續運作，西元前19年建立的少女水道（Acqua Vergine）今天依然為羅馬城內的噴泉供應來自20公里外的活水。
現代混凝土（concrete）具備抗壓、廉價、靈活等優點的同時，也有容易龜裂與腐蝕、難以修復等問題。現代高樓大廈需要以混凝土包裹鋼筋，才能達到維持近百年的高強度。尚未掌握鋼筋強化技術的古羅馬建築師，卻能以混凝土建造出核心架構長存超過2000年的大型公共建設，這種差異是材料科學家無法忽視的。
偽裝成雜質的秘方：石灰塊
近數十年間，材料科學界普遍認為古羅馬混凝土（Roman concrete）原料中的火山灰（pozzolan）是其堅強韌性來源，因為加入水與熟石灰後，火山灰中豐富的二氧化矽（SiO2）與氧化鋁（Al₂O₃）可以形成水合矽鋁酸鈣（C-A-S-H. Hydrated Calcium Aluminosilicate）或水合矽酸鈣（C-S-H. Hydrated Calcium Silicate）膠體，提升羅馬混凝土的強度與耐腐蝕性。
但是，水合矽酸鈣並非羅馬混凝土所特有，今日最常見的混凝土原料「波特蘭水泥（Portland Cement）」就飽含矽酸鹽，與水混合後也能形成強化結構的C-S-H膠體。且現代混凝土也能展現水泥帶來的微弱自癒能力，但波特蘭水泥建成的現代建築，預估壽命大多不到百年，遠不如以穩固穹頂籠罩信徒千年的羅馬萬神殿。
2023年，麻省理工大學（MIT）材料科學家馬西奇（Admir Masic）研究團隊發表對古羅馬建材的成份分析，指出羅馬混凝土中特殊的「石灰塊（lime clasts）」提供了材料自癒能力，可能是古羅馬公共建築屹立不搖的關鍵。
石灰塊在顯微鏡下看來是數毫米大小的白色石塊，過往被材料科學家認為是羅馬混凝土品質控管不嚴的產物，但是馬西奇團隊的目光停留在這些未曾被科學界細究的「雜質」上。
馬西奇團隊指出，在古羅馬學者維特魯威（Vitruvius）和老普林尼（Pliny the Elder）的記載中，當時對混凝土原料之一的石灰石（limestone, CaCo3 . 碳酸鈣）純化標準相當嚴格，成品必須要呈現純白粉狀。因此他們認為，混凝土中普遍存在的石灰塊不是古羅馬建材商品管鬆散所致，而是刻意加入的材料。
馬西奇團隊前往義大利中部普里維諾（Privernum）的古羅馬遺跡進行採樣，遺跡牆壁使用的砂漿（motar, 水泥混合水與砂礫等材料，比混凝土少了碎石等骨材，其他成分相近）中散佈著比水泥基質顆粒更大的亮白石灰塊。
科學分析 確認熱混合法

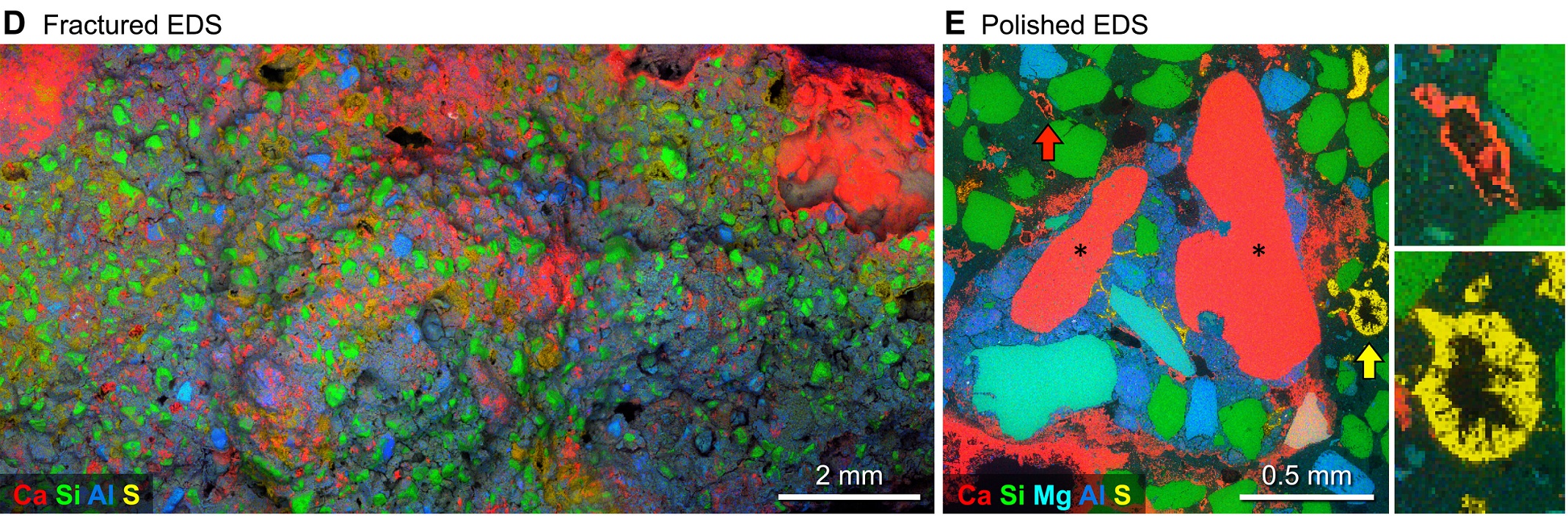

透過以能量散射X光譜（EDS）、X光散射、共軛焦拉曼光譜、掃描式電子顯微鏡分析這些構成牆壁近2000年的砂漿，研究團隊發現其中的石灰塊主要以鈣質構成，而且是來自生石灰（CaO, quicklime），現代建築工法已不再將這種材料加入混凝土中。
馬西奇論及，基於史料與現代技術，多數人相信古羅馬建築工使用熟石灰（Ca(OH)2, slacked lime. 氫氧化鈣，來自生石灰加水）混合火山灰、水以及其他骨材形成混凝土，類似現代工法。但透過精密儀器分析樣本成份，他推論古羅馬帝國曾採用熱混合（hot mixing）技術，以生石灰取代/混入熟石灰，與其他材料、水混合製成混凝土。

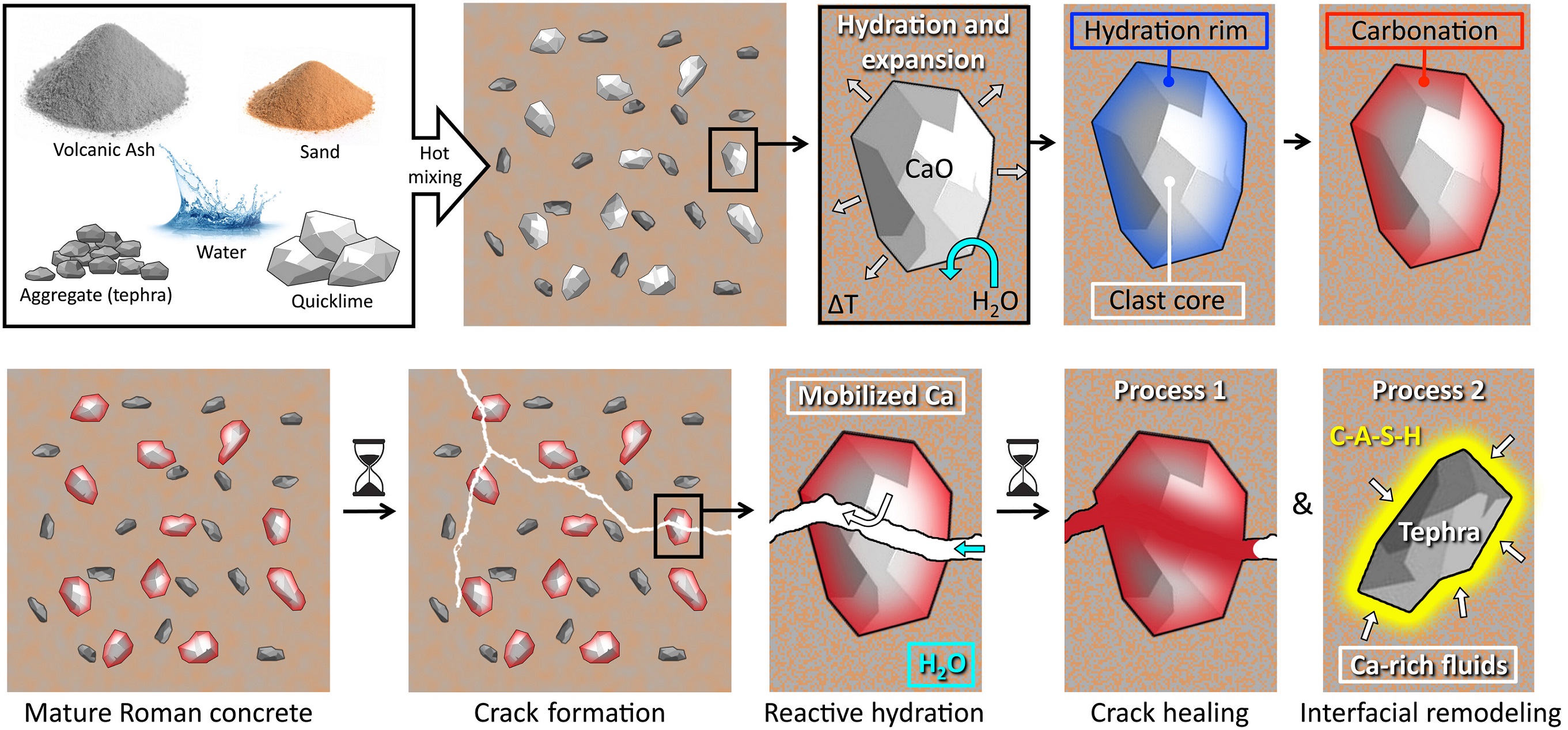

在熱混合過程中，生石灰不會全數與水反應產生熟石灰與熱能，部分會形成不均勻分布的細小石灰塊。而這些石灰塊在混凝土乾燥的同時，會經歷表層的水化、擴張，最終碳酸化成為較為穩定的碳酸鈣外層。而石灰塊內層則保持著生石灰（CaO）的狀態與活性。
水流引發雙重自癒機制
構成建築物的羅馬混凝土若受到強大拉力，產生裂隙，諸多石灰塊的穩定外層很可能隨之裂開，並暴露出飽含生石灰（CaO）的核心。在自然降雨之下，經過石灰塊核心的水流會獲得鈣離子，並使鈣離子與周遭的基質反應，在裂縫中形成碳酸鈣，使裂縫在延伸擴大之前就被填補。
裂縫中飽含鈣離子的水流，也能在混凝土中的火山灰顆粒旁引發火山灰反應（pozzolanic reaction），生成穩固的水化矽鋁酸鈣或水化矽酸鈣，對裂縫產生「癒合」效果，讓整體結構更加強韌。馬西奇稱這種定型後發生的火山灰反應為「後期火山灰反應（post-pozzolanic reaction）」，與製作混凝土的反應作出區別。
馬西奇團隊更採用實驗觀察熱混合技術對古羅馬混凝土和現代混凝土強韌度的影響。他們將不同工法製成的混凝土柱從中分裂，造成5公厘的裂縫，再讓水流持續流經裂縫30天。
未使用生石灰進行熱混合的混凝土柱，僅出現一般水泥具有的小幅自癒能力，稍稍縮小裂縫。而具有石灰塊的古羅馬混凝土柱，則持續癒合，在水流第20天左右完成自我修復，水流幾乎完全無法通過。
多方驗證 重譯權威史料
古羅馬混凝土驚人的自癒能力引發熱議，並非所有材料科學專家都認同以生石灰為核心的熱混合理論。
更啟人疑竇的是，熱混合法並不符合維特魯威記錄的熟石灰建築工法。他在公元前30年左右著作的《建築十書》（De architectura）是唯一流傳後世的古歐洲建築著作，從文藝復興以來，就缺少足以挑戰其權威的建築史料，遑論馬西奇團隊基於成分分析的理論。
馬西奇團隊為了奠定更強的論證基礎，在2024年前往龐貝古城尋找證據。他們在民宅工地遺跡發現的建材原料，正包含熱混合工法的原料：生石灰與火山灰的乾燥混合物。這些原料與建築工具一起堆放在尚未完成的牆體旁邊，被公元79年噴發的火山灰封存至今。
馬西奇團隊透過偏振光顯微鏡、電子顯微鏡等分析方法比對乾燥材料堆、未完成的牆體、已完成的牆體，確認了這些預拌的熱混合材料與牆體的混凝土、砂漿成分相符，支持他們的假說：古羅馬帝國龐貝城在公元前79年以熱混合工法製作混凝土。
這項材料科學考古發現不僅補充了古代建築史料的缺漏，也創立了新的建築材料理論，為未來的建築材料提供自癒功能的靈感。或許在數年之內，具備自癒能力、壽命長達上百年的大型建築就會動工。而人們也能期待更加環保、安全、需要遠見的都市規劃。
馬西奇團隊透過多樣方法及跨領域探索，穿越時空檢驗了古羅馬熱混合法工藝的假說。他們在遺跡搜索考古證據，以科學分析技術交替分析樣本，更研讀古羅馬史料，發現維特魯威與老普林尼雖然以 ’macerata’ 敘述以水消化生石灰，製作出熟石灰的過程。但維特魯威提及建築結構用的石灰消化過程，會轉而採用 ’extincta’ 一詞。
儘管在文獻中的古代拉丁文 macerata 和 extincta 都被用來指稱「生石灰加水消化為熟石灰」，並未在考古學界與材料學界引起太多注意。但馬西奇團隊懷疑，這種字眼的轉換可能暗示了古羅馬建築結構中的石灰並非來自「先製成熟石灰，再混入水與其他原料」，而是「生石灰直接混入水與其他原料」的熱混合工法。
就如馬西奇團隊最新論文提及的，即使是古代文獻，也無法盡錄古羅馬從共和時期到帝國時期的建築文化變遷。透過顯微鏡與X光譜等現代科技，搭配古遺跡的妥善保存與發掘，我們今日依然有機會理解千年前的人類，如何利用更有限的科技，達成宏偉巧妙的文明成就。
參考資料
- Linda M. Seymour et al. ,Hot mixing: Mechanistic insights into the durability of ancient Roman concrete.Sci. Adv.9,eadd1602(2023).DOI:10.1126/sciadv.add1602
- Vaserman, E., Weaver, J.C., Hayhow, C. et al. An unfinished Pompeian construction site reveals ancient Roman building technology. Nat Commun 16, 10847 (2025). https://doi.org/10.1038/s41467-025-66634-7
