混沌的地底:遠方強震與人為誘發的交互作用

李柏昱
・2013/10/02 ・1711字 ・閱讀時間約 3 分鐘 ・SR值 527 ・七年級

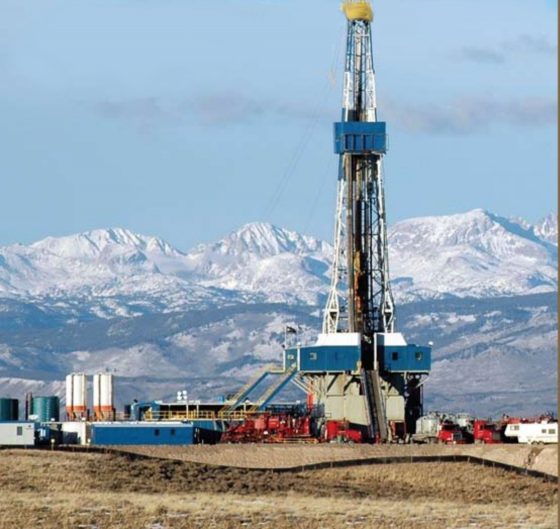

美國的天然氣開發商透過水力壓裂等方式開採天然氣,但這些注入地底的水可能會造成人為地震的增加。(圖片來源:Wikimedia common作者The Pinedale Field office of the BLM)
美國的天然氣開發商透過水力壓裂等方式開採天然氣,但這些注入地底的水可能會造成人為地震的增加。(圖片來源:Wikimedia common作者The Pinedale Field office of the BLM)

2013年8月31日,中國四川與雲南交界發生芮氏規模5.9地震,今年同時也是台灣921地震14周年,但是你知道嗎,除了要擔心自然板塊運動所引發的地震,我們也要關注一下隨著石油開採、抽取地下水或興建水庫,或許也會意外讓大地變得更容易晃動!

一般地震的成因是斷層兩旁的岩盤發生相對位移而釋出巨大的能量,隨著科技進步,人類開始有能力影響地底下的斷層狀態,例如改變斷層面的摩擦力或是改變斷層的壓力,從而誘發人為地震產生。對於此種人為誘發地震的憂慮近年來在美國逐漸攀升,尤其最近地震出現在出乎意料的地區時。

1967年到2000年間,美國中部以及東部平均每年經歷21次芮氏規模3以上的地震。但在2010年到2012年的短短3年,同一地區卻發生300多次規模3以上的地震。在阿肯色州、科羅拉多州、俄亥俄州以及德州有越來越多的地震似乎與天然氣與石油開採有關。由於天然氣與石油不易流過不透水層(impermeable shale),所以石油公司透過水力壓裂(Hydraulic fracturing)的方式打穿岩層,透過用大量摻入化學物質的水灌入頁岩層進行液壓碎裂以釋放天然氣與石油。壓裂岩層本身不會導致地震,但是這些加壓用的液體卻可能對附近斷層施加壓力,導致人為地震。

其實,科學家在數十年前便已經知道把液體注入地底可能誘發地震,但是在絕大多數情況中卻沒發生,更重要的是,先前科學家無法預測人為誘發的地震會在何時以及何處發生。2013年7月12日,地震學家發表一份報告,指出遠處大規模地震釋放出的地震波,可能會引起半個地球外的鑽探井附近小規模震動,這種小地震可能是斷層即將錯動的危險預告。

-----廣告,請繼續往下閱讀-----

「當我們觀測到因為遠處強震造成的小地震,這似乎是更大規模的人為誘發地震的前兆,這代表這裡的斷層已經逼近臨界點。」科學家說。「每當我們改變地底的液體分布狀態,我們就將斷層更進一步推往發生錯動的邊緣。」

回顧自2003年至2013年的地震資料,2010年智利規模8.8地震、2011年東日本規模9.1大地震、2012年蘇門答臘規模8.6地震,都引發位於奧克拉荷馬州、德州與科羅拉多州的3座鑽探井附近小規模震動,而在遠方強震後6〜20個月內,三個鑽探井附近分別發生了規模4.3至5.7的地震。

來自遠方強震的地震波可能擾動了斷層面上的液體,導致壓力增加。如果天然氣開採業者能夠辨認何時斷層會發生錯動,他們便能夠調整注入地層中的液體量甚至停止。但是由於只有極少數的地方會因為遠方地震產生小震動,要運用這種方法預測的實用性仍有很大的限制。

在美國境內有數以千計的鑽探井,然而並不是每個井都會誘發地震,目前科學家還不清楚為什麼有些井會導致地震,而大多數的則不會。此外,並不是每個發生人為誘發地震的井都有預兆,尤其當處理井非常靠近斷層時,只需要幾個月的時間液體量便足以誘發斷層滑動。在這種情況下,要利用發生頻率較低的遠方強震預測這些人為地震相當困難。不過即便有這些限制,這份研究仍然幫助科學家更加了解誘發地震的自然機制。

-----廣告,請繼續往下閱讀-----

雖然在多數情況下,人為誘發的地震並沒有導致太多損失,但是將液體打入地底不過是近幾十年的事,要判斷這些井導致的地震風險,以及鑽鑿這些井的經濟效益與風險相較是否值得還言之過早。目前這些井僅分布於偏遠的德州西部地區,一些地表的小小震動並不會干擾到任何人,但是當開採業者逐漸在靠近人口密集的地區鑽井,例如達拉斯附近時,或許人們就要重新思考它們所帶來的地震風險了。(本文由國科會補助「新媒體科普傳播實作計畫─重大天然災害之防救災科普知識教育推廣」執行團隊撰稿)

責任編輯:鄭國威|元智大學資訊社會研究所

本文原發表於行政院國家科學委員會科技大觀園「科技新知」。歡迎大家到科技大觀園的網站看更多精彩又紮實的科學資訊,也有臉書喔!

延伸閱讀:

-----廣告,請繼續往下閱讀-----
文章難易度
李柏昱
81 篇文章 ・ 2 位粉絲
成大都市計劃所研究生,現為防災科普小組編輯。喜歡的領域為地球科學、交通運輸與都市規劃,對於都市面臨的災害以及如何進行防災十分感興趣。

0

2
2

文字

分享

0
2
2
圖形處理單元與人工智慧
賴昭正_96
・2024/06/24 ・6944字 ・閱讀時間約 14 分鐘

-----廣告,請繼續往下閱讀-----

  • 作者/賴昭正|前清大化學系教授、系主任、所長;合創科學月刊

我擔心人工智慧可能會完全取代人類。如果人們能設計電腦病毒,那麼就會有人設計出能夠自我改進和複製的人工智慧。 這將是一種超越人類的新生命形式。

——史蒂芬.霍金(Stephen Hawking) 英國理論物理學家

大約在八十年前,當第一台數位計算機出現時,一些電腦科學家便一直致力於讓機器具有像人類一樣的智慧;但七十年後,還是沒有機器能夠可靠地提供人類程度的語言或影像辨識功能。誰又想到「人工智慧」(Artificial Intelligent,簡稱 AI)的能力最近十年突然起飛,在許多(所有?)領域的測試中擊敗了人類,正在改變各個領域——包括假新聞的製造與散佈——的生態。

圖形處理單元(graphic process unit,簡稱 GPU)是這場「人工智慧」革命中的最大助手。它的興起使得九年前還是個小公司的 Nvidia(英偉達)股票從每股不到 $5,上升到今天(5 月 24 日)每股超過 $1000(註一)的全世界第三大公司,其創辦人(之一)兼首席執行官、出生於台南的黃仁勳(Jenson Huang)也一躍成為全世界排名 20 內的大富豪、台灣家喻戶曉的名人!可是多少人了解圖形處理單元是什麼嗎?到底是時勢造英雄,還是英雄造時勢?

黃仁勳出席2016年台北國際電腦展
Nvidia 的崛起究竟是時勢造英雄,還是英雄造時勢?圖/wikimedia

在回答這問題之前,筆者得先聲明筆者不是學電腦的,因此在這裡所能談的只是與電腦設計細節無關的基本原理。筆者認為將原理轉成實用工具是專家的事,不是我們外行人需要了解的;但作為一位現在的知識分子或公民,了解基本原理則是必備的條件:例如了解「能量不滅定律」就可以不用仔細分析,即可判斷永動機是騙人的;又如現在可攜帶型冷氣機充斥市面上,它們不用往室外排廢熱氣,就可以提供屋內冷氣,讀者買嗎?

CPU 與 GPU

不管是大型電腦或個人電腦都需具有「中央處理單元」(central process unit,簡稱 CPU)。CPU 是電腦的「腦」,其電子電路負責處理所有軟體正確運作所需的所有任務,如算術、邏輯、控制、輸入和輸出操作等等。雖然早期的設計即可以讓一個指令同時做兩、三件不同的工作;但為了簡單化,我們在這裡所談的工作將只是執行算術和邏輯運算的工作(arithmetic and logic unit,簡稱 ALU),如將兩個數加在一起。在這一簡化的定義下,CPU 在任何一個時刻均只能執行一件工作而已。

-----廣告,請繼續往下閱讀-----

在個人電腦剛出現只能用於一般事物的處理時,CPU 均能非常勝任地完成任務。但電腦圖形和動畫的出現帶來了第一批運算密集型工作負載後,CPU 開始顯示心有餘而力不足:例如電玩動畫需要應用程式處理數以萬計的像素(pixel),每個像素都有自己的顏色、光強度、和運動等, 使得 CPU 根本沒辦法在短時間內完成這些工作。於是出現了主機板上之「顯示插卡」來支援補助 CPU。

1999 年,英偉達將其一「具有集成變換、照明、三角形設定/裁剪、和透過應用程式從模型產生二維或三維影像的單晶片處理器」(註二)定位為「世界上第一款 GPU」,「GPU」這一名詞於焉誕生。不像 CPU,GPU 可以在同一個時刻執行許多算術和邏輯運算的工作,快速地完成圖形和動畫的變化。

依序計算和平行計算

一部電腦 CPU 如何計算 7×5+6/3 呢?因每一時刻只能做一件事,所以其步驟為:

  • 計算 7×5;
  • 計算 6/3;
  • 將結果相加。

總共需要 3 個運算時間。但如果我們有兩個 CPU 呢?很多工作便可以同時(平行)進行:

-----廣告,請繼續往下閱讀-----
  • 同時計算 7×5 及 6/3;
  • 將結果相加。

只需要 2 個運算時間,比單獨的 CPU 減少了一個。這看起來好像沒節省多少時間,但如果我們有 16 對 a×b 要相加呢?單獨的 CPU 需要 31 個運算的時間(16 個 × 的運算時間及 15 個 + 的運算時間),而有 16 個小 CPU 的 GPU 則只需要 5 個運算的時間(1 個 × 的運算時間及 4 個 + 的運算時間)!

現在就讓我們來看看為什麼稱 GPU 為「圖形」處理單元。圖一左圖《我愛科學》一書擺斜了,如何將它擺正成右圖呢? 一句話:「將整個圖逆時針方向旋轉 θ 即可」。但因為左圖是由上百萬個像素點(座標 x, y)組成的,所以這句簡單的話可讓 CPU 忙得不亦樂乎了:每一點的座標都必須做如下的轉換

x’ = x cosθ + y sinθ

y’ = -x sinθ+ y cosθ

-----廣告,請繼續往下閱讀-----

即每一點均需要做四個 × 及兩個 + 的運算!如果每一運算需要 10-6 秒,那麼讓《我愛科學》一書做個簡單的角度旋轉,便需要 6 秒,這豈是電動玩具畫面變化所能接受的?

圖形處理的例子

人類的許多發明都是基於需要的關係,因此電腦硬件設計家便開始思考:這些點轉換都是獨立的,為什麼我們不讓它們同時進行(平行運算,parallel processing)呢?於是專門用來處理「圖形」的處理單元出現了——就是我們現在所知的 GPU。如果一個 GPU 可以同時處理 106 運算,那上圖的轉換只需 10-6 秒鐘!

GPU 的興起

GPU 可分成兩種:

  • 整合式圖形「卡」(integrated graphics)是內建於 CPU 中的 GPU,所以不是插卡,它與 CPU 共享系統記憶體,沒有單獨的記憶體組來儲存圖形/視訊,主要用於大部分的個人電腦及筆記型電腦上;早期英特爾(Intel)因為不讓插卡 GPU 侵蝕主機的地盤,在這方面的研發佔領先的地位,約佔 68% 的市場。
  • 獨立顯示卡(discrete graphics)有不與 CPU 共享的自己專用內存;由於與處理器晶片分離,它會消耗更多電量並產生大量熱量;然而,也正是因為有自己的記憶體來源和電源,它可以比整合式顯示卡提供更高的效能。

2007 年,英偉達發布了可以在獨立 GPU 上進行平行處理的軟體層後,科學家發現獨立 GPU 不但能夠快速處理圖形變化,在需要大量計算才能實現特定結果的任務上也非常有效,因此開啟了為計算密集型的實用題目編寫 GPU 程式的領域。如今獨立 GPU 的應用範圍已遠遠超出當初圖形處理,不但擴大到醫學影像和地震成像等之複雜圖像和影片編輯及視覺化,也應用於駕駛、導航、天氣預報、大資料庫分析、機器學習、人工智慧、加密貨幣挖礦、及分子動力學模擬(註三)等其它領域。獨立 GPU 已成為人工智慧生態系統中不可或缺的一部分,正在改變我們的生活方式及許多行業的遊戲規則。英特爾在這方面發展較遲,遠遠落在英偉達(80%)及超微半導體公司(Advance Micro Devices Inc.,19%,註四)之後,大約只有 1% 的市場。

-----廣告,請繼續往下閱讀-----
典型的CPU與GPU架構

事實上現在的中央處理單元也不再是真正的「單元」,而是如圖二可含有多個可以同時處理運算的核心(core)單元。GPU 犧牲大量快取和控制單元以獲得更多的處理核心,因此其核心功能不如 CPU 核心強大,但它們能同時高速執行大量相同的指令,在平行運算中發揮強大作用。現在電腦通常具有 2 到 64 個核心;GPU 則具有上千、甚至上萬的核心。

結論

我們一看到《我愛科學》這本書,不需要一點一點地從左上到右下慢慢掃描,即可瞬間知道它上面有書名、出版社等,也知道它擺斜了。這種「平行運作」的能力不僅限於視覺,它也延伸到其它感官和認知功能。例如筆者在清華大學授課時常犯的一個毛病是:嘴巴在講,腦筋思考已經不知往前跑了多少公里,常常為了追趕而越講越快,將不少學生拋到腦後!這不表示筆者聰明,因為研究人員發現我們的大腦具有同時處理和解釋大量感官輸入的能力。

人工智慧是一種讓電腦或機器能夠模擬人類智慧和解決問題能力的科技,因此必須如人腦一樣能同時並行地處理許多資料。學過矩陣(matrix)的讀者應該知道,如果用矩陣和向量(vector)表達,上面所談到之座標轉換將是非常簡潔的(註五)。而矩陣和向量計算正是機器學習(machine learning)演算法的基礎!也正是獨立圖形處理單元最強大的功能所在!因此我們可以了解為什麼 GPU 會成為人工智慧開發的基石:它們的架構就是充分利用並行處理,來快速執行多個操作,進行訓練電腦或機器以人腦之思考與學習的方式處理資料——稱為「深度學習」(deep learning)。

黃仁勳在 5 月 22 日的發布業績新聞上謂:「下一次工業革命已經開始了:企業界和各國正與英偉達合作,將價值數萬億美元的傳統資料中心轉變為加速運算及新型資料中心——人工智慧工廠——以生產新商品『人工智慧』。人工智慧將為每個產業帶來顯著的生產力提升,幫助企業降低成本和提高能源效率,同時擴大收入機會。」

附錄

人工智慧的實用例子:下面一段是微軟的「copilot」代書、谷歌的「translate」代譯之「one paragraph summary of GPU and AI」。讀完後,讀者是不是認為筆者該退休了?

-----廣告,請繼續往下閱讀-----

GPU(圖形處理單元)和 AI(人工智慧)之間的協同作用徹底改變了高效能運算領域。GPU 具有平行處理能力,特別適合人工智慧和機器學習所需的複雜資料密集運算。這導致了影像和視訊處理等領域的重大進步,使自動駕駛和臉部辨識等技術變得更加高效和可靠。NVIDIA 開發的平行運算平台 CUDA 進一步提高了 GPU 的效率,使開發人員能夠透過將人工智慧問題分解為更小的、可管理的、可同時處理的任務來解決這些問題。這不僅加快了人工智慧研究的步伐,而且使其更具成本效益,因為 GPU 可以在很短的時間內執行與多個 CPU 相同的任務。隨著人工智慧的不斷發展,GPU 的角色可能會變得更加不可或缺,推動各產業的創新和新的可能性。大腦透過神經元網路實現這一目標,這些神經元網路可以獨立但有凝聚力地工作,使我們能夠執行複雜的任務,例如駕駛、導航、觀察交通信號、聽音樂並同時規劃我們的路線。此外,研究表明,與非人類動物相比,人類大腦具有更多平行通路,這表明我們的神經處理具有更高的複雜性。這個複雜的系統證明了我們認知功能的卓越適應性和效率。我們可以一邊和朋友聊天一邊走在街上,一邊聽音樂一邊做飯,或一邊聽講座一邊做筆記。人工智慧是模擬人類腦神經網路的科技,因此必須能同時並行地來處理許多資料。研究人員發現了人腦通訊網路具有一個在獼猴或小鼠中未觀察獨特特徵:透過多個並行路徑傳輸訊息,因此具有令人難以置信的多任務處理能力。

註解

(註一)當讀者看到此篇文章時,其股票已一股換十股,現在每一股約在 $100 左右。

(註二)組裝或升級過個人電腦的讀者或許還記得「英偉達精視 256」(GeForce 256)插卡吧?

(註三)筆者於 1984 年離開清華大學到 IBM 時,就是參加了被認為全世界使用電腦時間最多的量子化學家、IBM「院士(fellow)」Enrico Clementi 的團隊:因為當時英偉達還未有可以在 GPU 上進行平行處理的軟體層,我們只能自己寫軟體將 8 台中型電腦(非 IBM 品牌!)與一大型電腦連接來做平行運算,進行分子動力學模擬等的科學研究。如果晚生 30 年或許就不會那麼辛苦了?

-----廣告,請繼續往下閱讀-----

(註四)補助個人電腦用的 GPU 品牌到 2000 年時只剩下兩大主導廠商:英偉達及 ATI(Array Technology Inc.)。後者是出生於香港之四位中國人於 1985 年在加拿大安大略省成立,2006 年被超微半導體公司收購,品牌於 2010 年被淘汰。超微半導體公司於 2014 年 10 月提升台南出生之蘇姿豐(Lisa Tzwu-Fang Su)博士為執行長後,股票從每股 $4 左右,上升到今天每股超過 $160,其市值已經是英特爾的兩倍,完全擺脫了在後者陰影下求生存的小眾玩家角色,正在挑戰英偉達的 GPU 市場。順便一題:超微半導體公司現任總裁(兼 AI 策略負責人)為出生於台北的彭明博(Victor Peng);與黃仁勳及蘇姿豐一樣,也是小時候就隨父母親移居到美國。

(註五)

延伸閱讀

  • 熱力學與能源利用」,《科學月刊》,1982 年 3 月號;收集於《我愛科學》(華騰文化有限公司,2017 年 12 月出版),轉載於「嘉義市政府全球資訊網」。
  • 網路安全技術與比特幣」,《科學月刊》,2020 年 11 月號;轉載於「善科教育基金會」的《科技大補帖》專欄。
文章難易度

討論功能關閉中。

賴昭正_96
43 篇文章 ・ 54 位粉絲
成功大學化學工程系學士,芝加哥大學化學物理博士。在芝大時與一群留學生合創「科學月刊」。一直想回國貢獻所學,因此畢業後不久即回清大化學系任教。自認平易近人,但教學嚴謹,因此穫有「賴大刀」之惡名!於1982年時當選爲 清大化學系新一代的年青首任系主任兼所長;但壯志難酬,兩年後即辭職到美留浪。晚期曾回台蓋工廠及創業,均應「水土不服」而鎩羽而歸。正式退休後,除了開始又爲科學月刊寫文章外,全職帶小孫女(半歲起);現已成七歲之小孫女的BFF(2015)。首先接觸到泛科學是因爲科學月刊將我的一篇文章「愛因斯坦的最大的錯誤一宇宙論常數」推薦到泛科學重登。

0

2
2

文字

分享

0
2
2
地震前兆研究的另一條路:慢地震
鳥苷三磷酸 (PanSci Promo)_96
・2023/12/19 ・1906字 ・閱讀時間約 3 分鐘

-----廣告,請繼續往下閱讀-----

本文由 交通部中央氣象署 委託,泛科學企劃執行。

  • 文/何其恩

大家印象中的地震是什麼樣子呢?是災難電影中,地震來了就是天搖地動、山崩地裂?還是曾經在新聞上看到路面裂開、房屋損壞?

其實地震可以根據不同區域、產生原因等分成許多種類。像是火山地震、隕石地震、冰川地震⋯⋯等。如果我們用物理特性來分類,可以把地震分為快地震及慢地震。

什麼是慢地震訊號?

一個斷層存在著接近脆性變形(可以想像這時地層像餅乾一樣,受到壓力會破碎)的孕震區,當應力累積到極限時,就會發生破裂產生地震;隨著溫度及壓力改變,會慢慢接近韌性變形(這時地層比較像黏土,受到壓力不會破碎,而是直接變形,難以累積應力)的穩定滑移區。

-----廣告,請繼續往下閱讀-----

當然也存在介於兩個性質之間的區域,就是慢地震常發生的地方,累積應力到一定程度時破裂,但又緩慢回彈,形成維持時間長但瞬時能量不大的一種地震,稱為「慢地震」。

在 21 世紀前,地球科學家們就有共識,斷層依照破裂方式可大約分成兩個種類:一種是會被鎖定一段時間,發生錯動產生地震的黏滑斷層(stick-slip faults);另一種則是持續穩定滑移的潛移斷層。

慢地震的發現,讓我們了解並驗證斷層的錯動方式,有介於上述兩者之間的模式,可以像黏滑斷層一樣累積應力,錯動的方式卻類似潛移斷層。

慢地震的發現

慢地震分成非常多種,像是長微震(Tremor)、低頻事件(LFT)、超低頻事件(VLF)、慢滑移事件(SSE)⋯⋯等。有些名字很早就被拿去火山地區使用,因為岩漿等流體造成的震動,也會有長微震、低頻事件出現。2002 年,日本學者首次發現非火山區的板塊交界帶出現了長微震,臺灣則是在 2008 年開始出現相關研究。現在學界會特別區分這些微震是屬於火山區(volcanic )還是非火山區(non-volcanic)。

-----廣告,請繼續往下閱讀-----

臺灣的慢地震:中央山脈南段底下的長微震

在臺灣,非火山長微震主要位於中央山脈南段下方的地震空區。那裡有高 Vp/Vs 值、高地熱梯度、低電阻⋯⋯等特性,說明了在隱沒過程中,脫水產生的流體在此富集。往北方經歷更多碰撞作用時,應力在深部呈現局部集中,孔隙壓劇烈變化產生了長微震訊號。

臺灣發現的長微震比其他國家的更短、更微弱。根據文章的描述,2007 年至 2012 年中在臺灣搜尋到的長微震,最長僅約半小時左右。

此外,臺灣的慢地震有明顯的年週期性:長微震數量多時,氣壓較低、潮位較高、降水量較低,地下水位也較低。這跟我們說明了,地下水位變化帶來的應力擾動和潮汐力一樣重要,其綜合效應可能有效加速慢地震的活動性。

開啟地震前兆研究的另一條路

為什麼近年來慢地震開始受到地震前兆研究關注呢?因為研究發現,這些微震對應力的變化非常敏感,甚至潮汐力的改變都有可能影響長微震的發生率。那是不是有個可能,地震發生前的應力改變,也會反映到長微震身上呢?

-----廣告,請繼續往下閱讀-----

一篇 2017 年發表在《美國地球物理研究期刊》的論文,就以 2010 年甲仙地震(規模 6.4)為目標,研究團隊分析地震發生前的長微震發生率。結果顯示在甲仙地震發生的 2 個月前以及 3 週前都看到長微震發生率的顯著變化!另一方面,研究團隊也比較了 GPS 地表位移場的資料,同樣發現在這兩個時間點出現了異常變化。

除了主震之外,團隊還研究了比較大的餘震。同樣在 2011 年 1 月一場規模 4.2 的餘震也看到類似的異常現象。不過,並不是所有餘震都能觀察到,像是 2010 年 7 月規模 5.7 的餘震就沒有觀察到任何異常變化。研究團隊表示,可能是主震造成長微震的影響還在,所以沒辦法觀測到顯著的變化。

這也說明了,利用長微震異常作為地震預測的手段還是存在許多限制。但這份研究的確為地震前兆開啟新的可能,觀察到顯著的關聯並提出可能的物理機制,為地震前兆研究注入一股新的力量!

延伸閱讀

  • Kato, K. Obara, T. Igarashi, H. Tsuruoka, S. Nakagawa, N. Hirata, Propagation of Slow Slip Leading Up to the 2011 Mw 9.0 Tohoku-Oki Earthquake, Science, vol335, 705 (2012)
  • Chao, K., Z. Peng, Y.-J. Hsu, K. Obara, C. Wu, K.-E. Ching, S. van der Lee, H.-C. Pu, P.-L. Leu, and A. Wech (2017), Temporal Variation of Tectonic Tremor Activity in Southern Taiwan Around the 2010 ML6.4 Jiashian Earthquake, J. Geophys. Res. Solid Earth, 122, 5417-5434, DOI:10.1002/2016JB013925.
  • 慢地震 Slow Earthquake https://academic-accelerator.com/encyclopedia/zh/slow-earthquake#google_vignette
  • Yoshihiro Ito, Ryota Hino, Motoyuki Kido, Hiromi Fujimoto, Yukihito Osada, Daisuke Inazu, Yusaku Ohta, Takeshi Iinuma, Mako Ohzono, Satoshi Miura, Masaaki Mishina, Kensuke Suzuki, Takeshi Tsuji, Juichiro Ashi,
    Episodic slow slip events in the Japan subduction zone before the 2011 Tohoku-Oki earthquake,
    Tectonophysics, Volume 600, 2013, Pages 14-26, ISSN 0040-1951, https://doi.org/10.1016/j.tecto.2012.08.022

討論功能關閉中。

0

1
0

文字

分享

0
1
0
大直公寓陷落!連續壁能保護工地,為什麼會造成外側房屋坍塌?在軟弱地盤上蓋房子可行嗎?
PanSci_96
・2023/10/21 ・5106字 ・閱讀時間約 10 分鐘

「趕快下來、房子要倒了!」隨著工地主任一聲大喊,居民慌亂逃出。接著,基泰大直建案隔壁的公寓,就像坐電梯一樣往下陷落,原本的 1 樓,如今已成為地下室。

除了基泰大直案,台灣各處都偶有聽聞發生天坑、房屋沉陷等事件,這些災害,似乎又常常是地下工程惹的禍。

但這次事件是怎麼發生的?軟弱的地盤真的不適合蓋房子嗎?我家或你家,也會遇到嗎?

為什麼土壤會崩塌?

為什麼土壤會崩塌?大家應該都有過在海邊堆沙子的經驗,當砂子堆到一定的角度後,沙堆表面的沙子就會開始不穩定,這時如果繼續堆沙,沙子就會坍方。

土壤的「剪力強度」會使土壤坍塌到一定程度後就不會繼續坍塌,讓土壤的斜面與地面形成一個角度。所謂的剪力是指將物體推往相反方向的外力,例如用剪刀剪紙,或是用手撕紙。而土壤的剪力強度,指的是防止土壤發生平移破壞的阻抗,剪力強度愈大,代表愈不容易發生坍塌。

剪力強度的大小則受到土壤的顆粒形狀、大小分配比例、緊密程度以及凝聚力所影響。例如由不同形狀與大小的顆粒混雜而成的土壤,彼此之間的摩擦力比只有相同大小顆粒的圓形土壤,強度還要高。或是含水量較少的黏土,比含水量高的黏土黏滯性還高,凝聚力更強,因此剪力強度比較高,更不容易坍塌。

圖/公共工程品管班教材

若是開挖基地的土壤剪力強度不足,很難形成垂直度高的壁面,這個時候若是沒有足夠的空間設立明挖邊坡,就需要擋土壁來擋住側向的砂土,保護開挖面,讓工程順利進行。

-----廣告,請繼續往下閱讀-----

大家在這次事件一直聽到的「連續壁」,是一種常見的地下擋土設施,就可以擋住側向的沙土。開挖建築地下室前,常會在基地周圍施作一圈連續壁,阻擋地下水與土壤,再進行開挖工作。由於連續壁適用範圍廣、可以擋水、所需空間不大,對臨房影響較小,常被用在軟弱黏土以及都市密集區的工程。而連續壁的貫入深度,通常是開挖深度的 2~3 倍。

以台北市為例,根據臺北市建築工程基礎開挖安全措施管理作業要點,在有鄰房的狀況下進行地下開挖,深度只要達 8 公尺以上就要採用連續壁擋土工法。這些連續壁不僅能用來保護工地,還可以成為未來完工後,建築物地下室的永久外牆。

開挖建築地下室前,常會在基地周圍施作一圈連續壁。圖/PanSci YouTube

那麼,這次事件又發生了什麼事呢?

大直民宅坍塌事件是怎麼發生的?

為了抵擋側向土壓力與水壓力,通常擋土壁還需要配合基地內的支撐系統。常見的施工流程首先會在施作擋土壁之後打入中間柱,並且開挖第一階土方。接著在中間柱上架設一層臨時性的水平支撐與施工構台,才會繼續往下開挖下一階土方,重複這樣的步驟直到挖至設計深度。全部開挖完成後,最後在底面鋪設混凝土底版,由下往上開始施作地下室結構。

-----廣告,請繼續往下閱讀-----
圖/公共工程品管班教材

這次基泰大直事件中,基地位於軟弱黏土地盤。當開挖作業進行到一定深度後,連續壁外側的土壤重量,超過連續壁底部黏土的抵抗力,開挖底部失去平衡。外部的黏土沿著破壞面流動,湧入開挖區。緊接著,基地內的土壤連同中間柱被湧入的土壤向上抬起。當中間柱被向上推之後,橫向的水平支撐也隨之崩解,失去保護連續壁的作用,最後失去側向支撐力的連續壁朝基地內擠進破壞。

災難如連鎖反應,除了基地結構被破壞,基地外側的土壤也會因為向開挖區內流動,導致地面大量沉陷,蓋在上面的房子,也就是這次事件中受害的民宅,隨之下陷。這種工程災害稱為「隆起破壞」。

過程雖然是這樣,但導致這次事故發生的確切原因,目前還在調查當中。可能是調查與設計單位對地質狀況的判斷過於樂觀,連續壁的設計貫入深度不足,或是因施工不慎,導致連續壁與支撐系統並沒有完全發揮作用。

那麼你可能最擔心的是,我家會不會也遇到相同問題,買房前是不是也要挑地質?

-----廣告,請繼續往下閱讀-----

常見的開挖災害有哪些?

這邊要先說明,其實不同的地質,需要對應不同的考量與施工工法,我們應該因材施工。而不同地質,也會面臨不同的挑戰與風險。例如基泰大直的隆起破壞,容易發生在軟弱黏土進行的開挖工程,而在透水性良好的砂質土壤中,則可能會因為地下水位差,發生管湧與砂湧等災害。

什麼是管湧呢?它指的是地下擋土壁因為施工不慎導致壁面出現裂縫,在裂縫處將容易形成透水路徑。如果沒有即時修補裂縫,滲出的水流會愈來愈大,並夾帶砂土,形成滲流管道。水流夾帶砂土持續湧入開挖基地,就會使得擋土壁外側逐漸被掏空,導致上方鄰近道路及房屋沈陷。

圖/臺灣公路工程第 43 卷第 1-2 期

而砂湧,也是另一個容易發生在砂質地盤的災害,這種現象主要發生在基礎開挖時,基地內側與外側水位落差很大。水位差會使地下水由擋土壁底端上湧,當上湧水流的壓力大於開挖面底部土壤的重量,水壓會將基地內的土砂舉起,冒出開挖面,進而導致開挖基地的破壞。

圖/臺灣公路工程第 43 卷第 1-2 期

不過除了先天的地質問題,擋土壁與支撐系統,也可能會因為設計與施工上有所疏失,使得擋土壁牆身的強度不夠或位移太大而發生破壞。

-----廣告,請繼續往下閱讀-----

話說回來,這些軟弱地盤,是不是根本就不適合蓋房,爛泥扶不上牆,不對,是爛泥扶不住牆呢?

軟弱地盤真的不適合蓋房嗎?

就像蛋糕不是只有蛋,建築的地盤不只有土壤,而是由土壤、地下水及空氣所組成。依照不同的比例及成份,有著不同的特性。若是地質沒辦法讓蓋在上面的建築物穩定安全,就是所謂的軟弱地盤。

軟弱地盤通常位於沖積平原、湖沼地或是人工回填區。這些地方的土壤因為沒有經過地質變動等物理作用,通常由軟弱黏土、沉泥、或是鬆散的砂土所構成。例如台北盆地是河流所形成的沖積平原,因此大部分的地區都是屬於軟弱地盤,而桃園、台中的地質則穩固許多。

直接在軟弱地盤上蓋房子,就像將建築蓋在豆腐上,不僅施工時容易發生災害,建築也可能會因為自身的重量而沉陷。但隨著都市發展,所需要的土地大量增加,我們很難完全避免在這類地盤上興建工程,因此工程師會利用各種方法,來克服困難的地質條件。

-----廣告,請繼續往下閱讀-----

軟弱地盤並不是完全沒有辦法蓋房子,我們可以選擇深基礎,透過數十公尺長的基樁,穿過軟弱土層,將建築固定在更深處的堅硬岩盤上。

或是透過地盤改良,改善土壤的特性,防止破壞、液化以及沉陷等問題發生。

除了加入岩隱村習得土遁忍術以外,地盤改良的方式非常多,同樣需要依據地盤的性質、改良的方向以及工程的類型來選擇最適合的工法。這裡介紹幾種台灣常見的地改方式。

第一種是振動夯實,這種方法是利用機械振動等外力,使基地土層的密度增加,加強支撐力,減少發生沉陷或液化的可能,這種方法適用在非黏性的土層。

-----廣告,請繼續往下閱讀-----

第二種,排水預壓工法。這種方式則是在蓋房子前,在基地加上額外的載重,同時也可以搭配排水帶,縮短土壤孔隙水的排水路徑,讓水更容易排出,進而增加土壤的壓密速率,減少土壤內的孔隙與含水量,克服未來建築完成後的沉陷問題。

第三種,也是在都市建築中最常見的地盤改良,是深層攪拌工法,利用特殊機械,透過高壓噴射或是機械攪拌等方式,在地層中注入水泥,並同時攪拌土壤,讓水泥與周圍的土壤拌合成固結體,與原本的地層組成複合基地,以提高土壤強度,我們常聽到的地盤改良樁,就是屬於這種工法。

也就是說,透過合適的地盤改良、基礎形式與開挖工法,軟弱地盤也是能蓋房子的。

如果你對你家,或是你想要買房子地方的地質很好奇,那事不宜遲……就來介紹查詢看看你家地質吧。

-----廣告,請繼續往下閱讀-----

我該怎麼知道我家的地質?

依照經濟部地質法的規定,只要是政府機關或公營事業所辦理的地質調查,都需要將調查結果提交給中央主管機關。而這些資料都會被上傳至中央地調所建置的公開平台——工程地質探勘資料庫,也就是說,如果你家附近曾經有公共工程進行過地質調查,就可以在上面找到鑽探資料。

另外,政府也公布了全台的地質分佈資料土壤液化潛勢區以及活動斷層的分佈,資料都公開在網路上,有興趣的觀眾可以上去查看,更瞭解自己的居住環境。除此之外,國家地震研究中心甚至有有簡單的試算方式,可以評估自家住宅的耐震能力。

當然這些公開資料,只能作為工程設計的初步參考,還是需要請專業的地質調查公司進行鑽探與實驗,才能比較完整地瞭解基地的地質。因為即便知道自己家裡附近的地質類型,地質條件還牽涉到各種土壤參數,工程設計和施工品質也有重大的影響。此外,像順向坡角、土石流及易淹水潛勢區這類危害很大的地方,一般民眾原本也鮮少將此列入尋覓住處的考量。

如果有哪些關於買房要注意的眉角你還想聽我們分析,例如房價、交通、裝潢、空氣品質甚至是風水,歡迎留言告訴我們。最後也想問問大家,在挑房子時,哪項指標是你最在意的呢?

  1. 事件發生後,我覺得地質與買房地點,才是最重要的
  2. 在多地震的台灣,房屋的耐震係數最重要
  3. 氣候變遷之下,節能省冷氣且防淹水防空污最重要
  4. 以上這些都是多說的啦,房子貴到買不起,對我都不重要。

歡迎訂閱 Pansci Youtube 頻道 獲取更多深入淺出的科學知識!

參考資料
