沒有「引力」,只有「時空扭曲」——《高手相對論》

遠流出版_96
・2022/04/30 ・2747字 ・閱讀時間約 5 分鐘

廣義相對論的基本

廣義相對論,簡單地說就是兩點。

  • 第一,一個有質量的物質,會彎曲它周圍的時空。這是「物質告訴時空如何彎曲」。
  • 第二,在不受外力的情況下,一個物體總是沿著時空中的測地線運動。這是「時空告訴物質如何運動」。

這裡根本沒有引力的事,根本不需要引力。

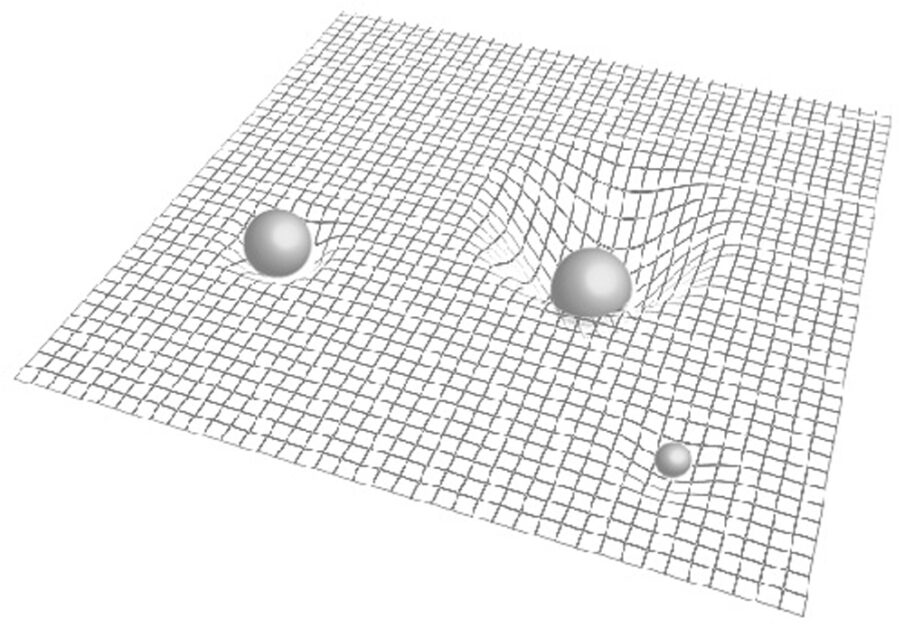

這個畫面是這樣的。你可以將時空想像成一張彈簧床,本來彈簧床是平的,往上面放幾顆球,彈簧床上有球的地方周圍就變成彎曲的了——這幾顆球,彎曲了各自周圍的時空。

地球為什麼繞著太陽轉?牛頓認為那是因為太陽對地球有引力。但是廣義相對論認為,地球根本不知道太陽在哪裡,只是太陽把時空彎曲得比較厲害,地球是根據自己所在時空的測地線運動而已。就好像彈簧床上的小球可以繞著大球滾動,而你知道大球並沒有吸引小球,那只是因為彈簧床上大球的周圍有凹陷。

-----廣告,請繼續往下閱讀-----
廣義相對論認為,地球根本不知道太陽在哪裡,只是太陽把時空彎曲得比較厲害,地球是根據自己所在時空的測地線運動而已。

同樣的時空,每個物體的速度不一樣,它們遵循的測地線也不一樣。有的物體會直接掉向太陽,有的會繞著太陽做橢圓運動,有的與太陽擦肩而過,這些都只不過是物體在沿著自己的測地線運動而已。

同一個時空不同的物體,測地線也不一樣。

當然,每個有質量的物體在彎曲時空當中運動的同時,也是在彎曲著自己周圍的時空,只是彎曲的程度不同。時空的形狀由這些物質共同決定,而所有物質都會沿著自己周圍時空的測地線運動。

用彈簧床打比方是不得已而為之,物質彎曲時空並不是如同小球在彈簧床上往下「壓」的結果,而是自然地彎曲周圍所有方向上的時空,所造成的結果。而且請注意,被彎曲的不僅僅是空間,還有時間,只是這部分,我們留到後面的章節再細說。

在這裡,我還要澄清一點。你也許會有這樣的疑問:既然高速運動物體的質量會增加,那多出來的質量是不是也會彎曲空間呢?答案是不會。廣義相對論裡說的「物質彎曲了空間」,可以理解成是物質的「靜止質量」在彎曲空間,靜止質量是所有座標系都同意的不變數。時空的內在幾何形狀是絕對的,但是時空在不同的座標系中被看成了不同的樣子。

-----廣告,請繼續往下閱讀-----

廣義相對論就是這麼簡單。

自然運動狀態

愛因斯坦再一次看破了紅塵。什麼是引力?可以說根本沒有引力,有的只是時空的彎曲。

或者也可以說,所謂引力,就是在大尺度下才能看出來的、時空的彎曲。鯨魚的身體是曲線型的,但是如果近距離看,它身上每個地方都近似一塊很平的小平面。局部的測地線就是很直很直的直線,這就是為什麼我們上一章說「局部沒有引力」。

如果近看鯨魚,會覺得只是一塊平面(?)圖/envato elements

講到這裡,我們要重新定義「自然運動狀態」這個概念。所謂自然運動,就是在沒有任何外力干擾的情況下,一個物體自由自在的狀態。

-----廣告,請繼續往下閱讀-----

亞里斯多德(Aristotle)認為自然的運動狀態是靜止。這符合我們的生活經驗——沒有外力干擾的東西好像都是靜止不動的。

後來,伽利略和牛頓說這不對,力並不是讓物體運動的原因,力其實是改變物體運動狀態的原因。一個物體在光滑的平面上滑動,如果沒有任何摩擦力干擾,它就會一直這樣運動下去。所以等速直線運動和靜止沒有差別,它們都是自然運動。

貓咪推了球之後,如果沒有任何摩擦力,球就會永無止盡的運動下去。圖/envato elements

而現在,愛因斯坦表示,一切沿著測地線的運動,都是自然運動。

可以想像太空中有一個周圍非常空曠、沒有任何星體的地方,這裡的時空是平直的,測地線是完美的直線,所以物體沿著測地線運動,正好就是等速直線運動。

-----廣告,請繼續往下閱讀-----

如果時空是彎曲的,太空人就會繞著地球轉,而失控的電梯就會直接掉下去,這兩個運動看似不同,但其實都是自由落體運動,它們謹守本分地沿著自己的測地線運動。所以它們雖然有加速度,仍然是自然運動。

自由落體運動、等速直線運動,以及靜止,它們沒有本質上的差別。你在一個封閉的實驗室裡不管做什麼實驗,都沒有辦法區分它們。愛因斯坦表示它們是同一回事,都是沿著測地線運動,都是自然運動。

反過來說,你站在地面不動,站一會兒就累了,這其實是一種不自然的運動。你本來想沿著測地線往下掉,可是地板阻止了你。想要體驗真正的自由,你應該做自由落體運動。

都怪地板阻止了我們自由落體!(⋯⋯?)圖/envato elements

為什麼引力質量正好等於慣性質量,為什麼一輕一重兩個鐵球會同時著地?現在,廣義相對論給這個巧合提供了一個解釋——因為只要質量沒有大到能與地球相提並論、足以顯著影響周圍時空的形狀的程度,測地線就只和物體的初始速度有關,與質量無關!

-----廣告,請繼續往下閱讀-----

回頭再看上一章中講的兩個想像實驗。不管你是在加速的火箭上,還是站在地面不動,都有一個外力在阻止你沿著測地線走,所以它們是一樣的。

無論是在地球附近自由落體,還是在太空中空曠、沒有任何星體的地方做等速直線運動,都是沿著該地測地線的自然運動,所以它們也是一樣的。

無論是在地球附近自由落體,還是在太空中空曠的地方做等速直線運動,都是沿著該地測地線的自然運動。圖/envato elements

只要你接受時空尺寸是相對的,你就能接受狹義相對論;只要你接受時空可以彎曲,你就能接受廣義相對論。接受了時空的這兩個性質,光速為什麼不變、慣性質量為什麼等於引力質量、引力到底是不是真實的存在⋯⋯這些問題就不用再糾結了。

所以,相對論是個簡單理論,它只是相當深刻;其實我覺得廣義相對論比狹義相對論還容易理解,它只是美麗非常。

-----廣告,請繼續往下閱讀-----

也許下次看見鯨魚的時候,你可以想起廣義相對論。
