在古典科學觀念中，材料在物理學上的內含性質（intensive property）就如同它們的指紋，足以辨識材料成分的身分、本質，不會因材料大小、形狀而改變。但是 21 世紀的科學家卻發現，將材料剝離分解到無法更薄、僅剩 1 層原子厚的二維平面，竟會出現超導體、超流體、活躍強健的激子等奇特現象，與原本的物理性質大異其趣。
這種新興的「二維材料（2-dimensional materials）」物理不僅召喚著科學家的濃厚好奇心，也具備科技創新的潛力。要探究二維材料這些超越既有材料科學認知的神祕特性，就要從量子世界中的電子行為「能帶理論」談起。
能帶理論（Energy Band Theory）是以高低不同的「能量帶」空間觀念，對晶體中的電子行為進行解讀：電子平時處於能量較低的價電子帶（亦稱價帶，covalence band）。此能帶的電子受到原子核束縛，不能自由運動，且許多電子塞滿其中，沒有流動空間，因此價帶中的電子不能導電。
若從外來光子獲得足夠能量，電子會躍升到傳導帶（亦稱導帶, conduction band），在此空間充沛的能帶，電子能夠自由移動，在外部電場的作用下形成電流、展現出導電性。
導帶、價帶之間的能量帶稱為「能隙（band gap）」，是電子無法停留的能帶位階，不同種類晶體的能隙大小不同，電子由價帶升往導帶的難易度因此相異。若價帶電子得到的外來能量並未超過能隙大小，就沒辦法升往導帶。
金屬晶體具有極小的能隙，某些金屬的導帶與價帶甚至重疊，因此電子可以輕易進入導帶，展現出良好導電性。而絕緣體的能隙極大，電子難以躍升到導帶，因此困在價帶，無法導電。半導體介於金屬與絕緣體之間，在適當的能量激發或能隙調整下，就能展現導電性，人類得以調控電訊號。
備受眾望的石墨烯，終究因為其沒有電子能隙、導電性過佳，難以成為實用的半導體材料。但是另一種二維材料：過渡金屬二硫族化物（Transition Metal Dichalcogenides, TMD）卻展現出了可調控的導電性，讓半導體產業界的希望之火繼續燃燒，也為物理學界展開寬闊的未知境地。
TMD二維材料的大型原子之間具有原子核、電子的相互作用，產生一般材料罕見的超導特性與巨磁阻，成為具備高潛力的半導體材料。從上方觀察，TMD如石墨烯一般形成六角形晶格平面，但從側面看，會發現上下兩層硫族原子將金屬原子夾在中央，猶如一個原子三明治。
在TMD的原子三明治菜單上，二碲化鎢（WTe2）、二硫化鉬（MoS2）、二硫化鎢（WS2）、二硒化鉬（MoSe2）、二硒化鎢（WSe2）等，都是極具潛力的二維層狀半導體材料。
這些潛力TMD與石墨烯相似的不僅是晶格排列模式，同時它們也具有強力的層內共價鍵與薄弱的層間凡德瓦力，這種力量分配讓它們更容易剝離成單層結構。相較之下，其他材料（例如純金屬）通常具備延伸共價鍵或金屬鍵，材料塊不容易層層剝落、難以形成單層二維材料。
TMD 單層分子平面成形之後，電子能帶結構會從原本的間接能隙轉變為直接能隙，使互相吸引的導帶電子與價帶電洞（即為激子）結合時直接放出光子。在間接能隙結構中，激子結合的能量會轉換為熱能，不利於能量或訊號傳輸。單層 TMD 的直接能隙則讓它們在光照之下，可以透過電子活動而激發出螢光，成為光致發光（photoluminescene）的良好材料。
矽或鍺等等電子元件常見材料，在二維狀態下依然保持間接能隙，能量會化為熱能，不會轉換為光。因此 TMD 二維材料取代傳統材料，成為產業界創新光電材料的希望所在。
透過顯微操作，科學家更利用 TMD 的層間凡德瓦力，將不同的 TMD 二維材料疊合、錯位，形成異質結構（Heterostructures），透過材料堆疊位置調整電子能帶，產生如超導體或莫特絕緣體等特殊物理現象。就像在玩奈米尺度的樂高積木，只是成果比樂高更令人驚奇。電子在異質結構中產生的新奇行動模式，有機會應用在量子計算、奈米元件等領域。
此外，TMD 二維材料本質上比石墨烯更加特殊之處，是其中的金屬原子質量較重，導致更強的電子自旋-軌道耦合（Spin-Orbit Coupling, SOC）效應，於是 TMD 在 2 個電子能谷（Energy Valleys）中表現不同的電子特性，使科學家能夠操縱電子的「谷自由度」來進行訊號傳輸（類似1與0的二進位訊號）。
透過不同於傳統半導體的超導、絕緣、谷電子學性質，TMD 二維材料可以提供極快速、低耗能的訊號調控與傳導，在小於奈米的空間中，也能保持訊號精確。此外，由於激子的活動現象，二維材料也更有機會實現利用光子傳輸訊號的計算機元件。
提及激子的研究方法，台灣大學人工低維量子材料物理實驗室（Quantum Physics of Artificial Low-dimensional Materials Lab, 又稱 QPALM 實驗室）主持人陳劭宇解釋，雖然量子力學被多數人視為難以捉摸的神秘領域，但製作二維材料的方法卻可以非常貼近日常生活。
陳劭宇說，「我們實驗室最常用來製作二維材料的工具，你一定也用過，就是有名的 Scotch Tape 法。」

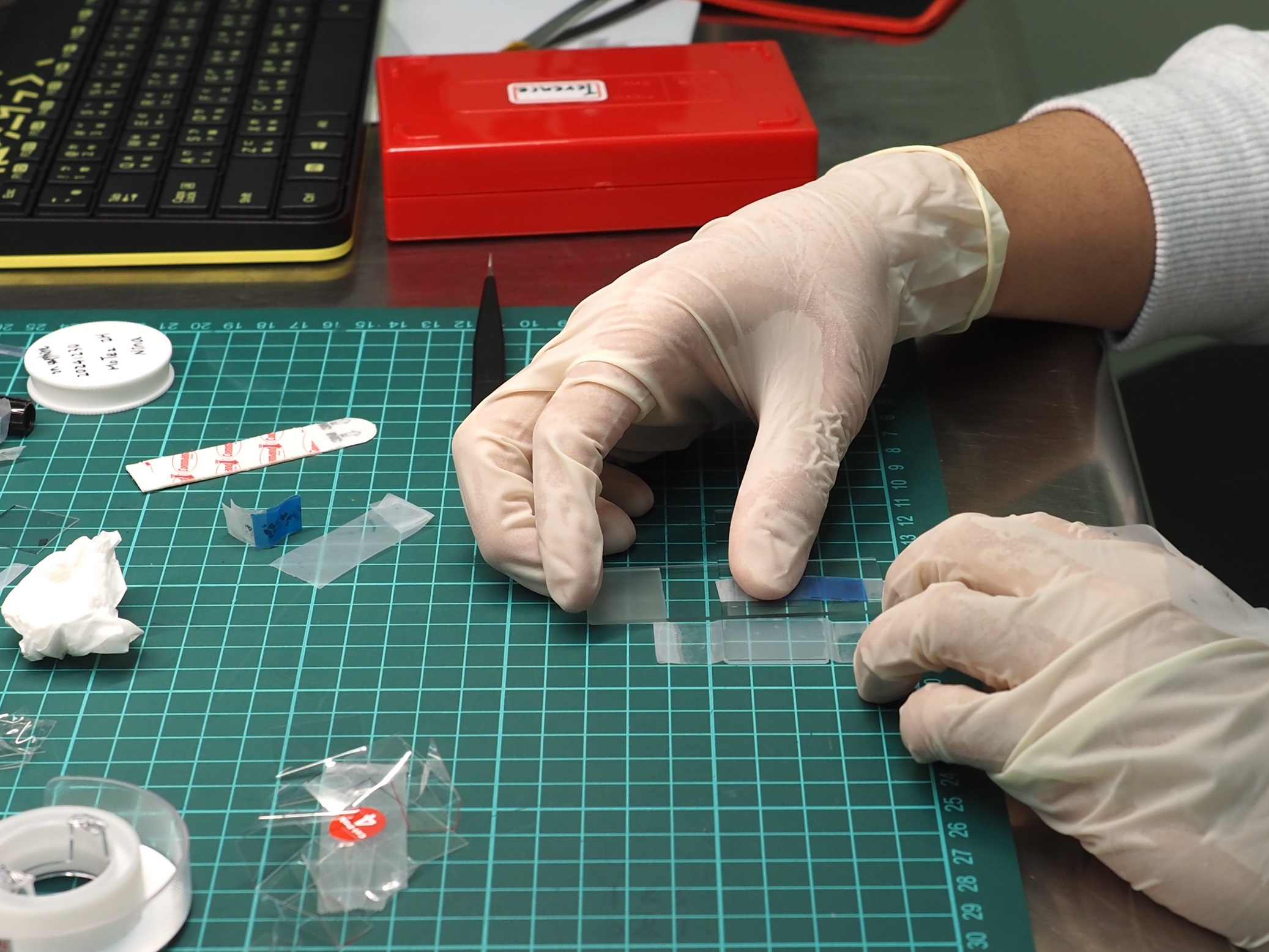

Scotch Tape 法又稱機械剝離法（exfoliation）：使用膠帶黏住小塊材料，材塊對面再以膠帶黏貼，接著將兩側膠帶撕開，就會將材料一分為二。如此反覆黏撕，最後出現極為單薄的單層二維材料。這也是當年海姆（A. Geim）與諾沃蕭洛夫（S. Novoselov）將石墨塊製作成單層石墨烯、邁向 2010 年諾貝爾物理學獎的方法。陳劭宇團隊則更進一步，對各種材料塊採用不同的膠帶，以得到最佳的剝離效果。
若你在生活百貨結帳時遇見購買各式膠帶的顧客，除了封箱收納，他也可能是位準備動手研究量子物理的科學家。
得到單層材料之後，科學家透過顯微操作將其放上六方氮硼（h-BN）等基材，再加熱使膠帶與二維材料分離。材料與操作方法相當平易近人，卻可以結合顯微觀察、拉曼光譜等方法從中測得奇妙的量子物理現象。
陳劭宇回憶道，「這是可以自己『在家動手做』的物理研究，在 COVID-19 疫情嚴峻隔離的時候，我們輪班工作、不能持續待在實驗室。只好自己組裝一台顯微鏡，用不同的光線觀察二維材料，竟因此發現某些材料在特定顏色光照射下，才有辦法清晰觀測。」
這個發現雖然尚未發表，但也成為他的實驗秘技之一。而當時「在家動手做量子物理」的研究過程也錄製成影片，作為疫情期間透過網路推廣科學的素材。
在二維材料研究中，材料層數是最重要的數字，而光學顯微鏡就在材料層被剝離後，擔任檢驗的工具。陳劭宇說，不同的材料有各自適合的顯微觀察方式，從常見的穿透光、反射到微分干涉（DIC）顯微術都是他會採用的方法。
確認材料層數之後，便能以光、電與材料互動，或是疊合異質材料，並以顯微鏡或拉曼光譜儀觀測，針對觀測結果進行運算，實驗人員可以得知二維材料的激子束縛能、能量轉換、導電性等物理特質。
例如，因為二維材料的層間空間極小，因此受到激發的電子可能移動到相鄰的異質材料層，而其相應的電洞還停留在原本材料層，電子與電洞在不同材料層互相吸引，形成奇妙的跨層激子（interlayer excitons），產生新穎的電學、光學、磁學現象。
陳邵宇舉例，暗激子的超流體狀態就是其中一種神奇現象。他說，「超導體的節能來自於傳輸電荷時不耗能，而超流體則是粒子移動時不耗能。若能控制超流體狀態的激子，我們就能得到超級節能的元件。」
陳劭宇闡明，超流激子在理論上已被預測，但還沒有人在實驗中成功操縱這項性質。他表示，控制超流激子是物理學界共有的、也是他個人追求的遠大目標之一。二維材料中包含超流體、高效率光電轉換等特質，為未來科技開創了廣大的可能。在陳劭宇等物理學家的持續投入下，我們有機會親眼見到他們利用輕於鴻毛的二維材料，實現宏大的未來科技。
