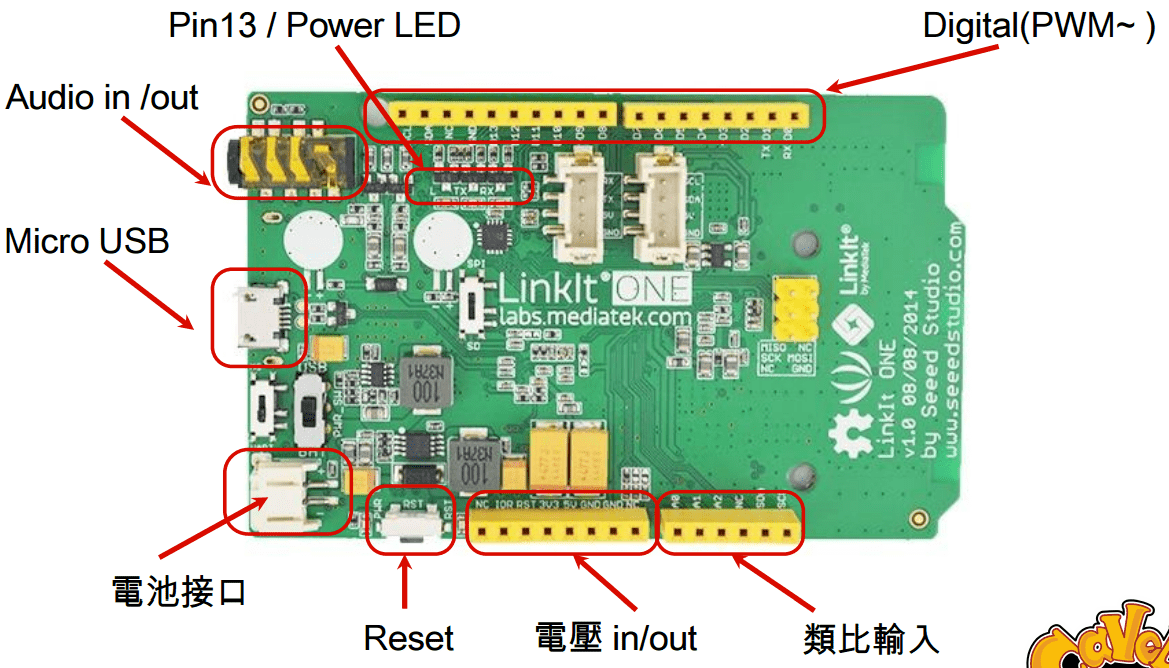

圖3 LinkIt ONE 開發板正面。
各位讀者， 歷經連載了20 回的Android 手機與樂高機器人專題之後，我們將帶您進入穿戴式裝置與物聯網的世界！從本期專題開始，我們要介紹如何使用LinkIt ONE 這塊Arduino相容板來製作各種專題。歡迎和我們一起動手做！LinkIt ONE 是臺灣聯發科技股份有限公司與大陸Seeed Studio 針對穿戴式與物聯網這兩個議題所開發的Arduino 相容板， 腳位配置比照Arduino UNO ， 因此市面上諸多的擴充板都可以直接使用。
另一方面，LinkIt ONE 具備了聯網所需的各種規格，包含Wi-Fi、藍牙、GPRS 行動網路以及GPS 衛星定位等，只要接上對應天線就可以了，其他板子可是要另外買擴充板才行呢 。更棒的是，LinkIt ONE 也有完整的雲端服務：MediaTek Cloud Sandbox。我們會在日後的專欄中詳細介紹MCS ，可以製作雲端氣象站、遠端遙控家電與GPS 路徑追蹤器等有趣範例，您一定會喜歡的！
MediaTek LinkIt 是針對穿戴式與物聯網裝置所設計的作業系統，可以連接其他智慧型裝置或直接連上各種雲端應用服務。MediaTek LinkIt 可在MediaTek Aster（MT2502） 這片世界上最小的商用系統單晶片（SoC）上執行， 這款晶片也能與MediaTek的高效率Wi-Fi 與GPS 晶片組搭配運作。在開發LinkIt 裝置的各種應用時，您可以充分運用LinkIt 軟體開發套件（Software Development Kit ，SDK）。本套件已提供了Arduino IDE版本， 之後會推出Eclipse 版本。另外也有開發裝置原型的LinkIt 硬體開發套件（HDK），由MediaTek 設計硬體電路， 再由Seeed Studio 製作的LinkIt ONE 是本平臺的第一款開發板（圖1）。
LinkIt ONE 的核心是MediaTek 自家生產的Aster（MT2502A）處理器，以及高效能的Wi-Fi（MT5931） 與GPS（MT3332） 晶片組。這樣一來您在同一塊開發板上就能享有完整的通訊與定位等功能，非常方便。LinkItONE 與標準的 Arduino 開發板有著類似的腳位配置，LinkIt ONE 具備了連接各類感測器與週邊裝置的介面，很容易就能結合您想用到的硬體來製作穿戴式與物聯網裝置的原型。
就軟體面來說，LinkIt SDK（ 用於Arduino IDE） 提供了所有您所需的Arduino API ， 藉此能做到以下諸多功能（圖2）：
在LiniIt ONE 正面，由左側開始順時鐘依序是micro USB 接口、聲音輸入輸出接孔、指示LED、數位腳位、類比輸入腳位、電源腳位、Reset重置按鈕與電池接孔。只要將microUSB 傳輸線接上電腦的USB 埠或是接上電池，LinkIt ONE 就會啟動並執行其中的程式（圖3）。
接著把它翻過來看看，左側有SD 記憶卡／ SIM 卡二合一插槽，右側則是GSM 天線、Wi-Fi ／ 藍牙天線與GPS
天線的接頭，別接錯囉！如果您之後的專案要用到這些通訊功能的話，就要接上對應的天線，GSM 天線還需要搭配
已開通行動網路的SIM卡才行（圖4）。
LinkIt ONE 的通訊功能都是以外接天線的方式來提供， 共有Wi-Fi ／藍牙、GPRS 以及GPS 三支天線（圖5、6、7）， 使用時只要接到LinkIt ONE開發板背面對應的接點即可。
如果不透過USB 供電的話，LinkIt ONE 很貼心提供了一個電池（圖8），板子上也有電池專用的接孔。雖然電池容量只有1000mAh ， 但在一般的狀況下已經很夠用了。
下一期專欄開始將會使用 LinkIt ONE 進行基礎的電子元件操作，之後再帶入各種雲端應用，期待您與我們一起開始喔！最後將 LinkIt ONE 的規格整理如下表：
表1 LinkIt ONE 規格
| 分類 | 項目 | 規格 |
|---|---|---|
| 微控制器 | 晶片組 核心 時脈 | MT2502A（Aster） ARM7 EJ-S 260MHz |
| PCB尺寸 | 尺寸 | 3.3*2.1英吋 |
| 記憶體 | Flash RAM | 16MB 4MB |
| 電源 | 電池接頭 每個I/O腳位輸出的直流電流 | 3.7～4.2V鋰電池 0.3～3mA |
| 數位I/O腳位 | 腳位數量 電壓 | 3（A0, A1, A2） 0～5V |
| PWM輸出腳位 | 腳位數量 電壓 | 2（D3, D9） 3.3V |
| 最高解析度 | 13bit 頻率 （解析度） | （可客製化） 1.6KHz（13bit） 50.8KHz（8bit） 800KHz（4bit） （可客製化） |
| 外部中斷 | 腳位數量 | 2（D3, D9） 3.3V |
| I2C （只有master） | 組數 速度 | 1（SDA, SCL） 100Kbps, 400Kbps, 3.4Mbps |
| SPI （只有master） | 組數 速度 | 1（MOSI, MISO, SCK, SS） 104Kbps～26Mbps |
| UART | 組數 電壓 | 1（D0[RX], D1[TX]） 3.3V |
| UART on USB | 組數 | 1 |
| 通訊 | GSM GPRS Bluetooth Wi-Fi（MT5931） | 850/900/1800/1900MHz Class 12 BR/EDR/BLE（雙模式支援） 802.11 b/g/n |
| 定位 | GPS（MT3332） | GPS/GLONASS/BeiDou |
| 儲存空間 | Flash SD card | 10MB 最高可達32GB（Class 10） |
| 可執行空間 | RAM（Code+RO+RW+ZI+Heap） | 2MB |
參考資料：
文章原文刊載於《ROBOCON》國際中文版2015/5月號
